光学平台的制作过程

发表时间: 2019-04-13 09:03:35

作者: 上海良允科学仪器有限公司

浏览:

我司光学平台工厂拥有20年的光学平台研发、生产经验,是国内最早一批开创国产化隔振光学平台的企业之一,也是目前国内质量和口碑最好的平台厂家之一,年生产量高达2000多套。工厂在同行中率先通过ISO9000质量管理体系认证,拥有先进的生产加工设备及严格科学的现代化管理体系。

光学平台的制作过程:

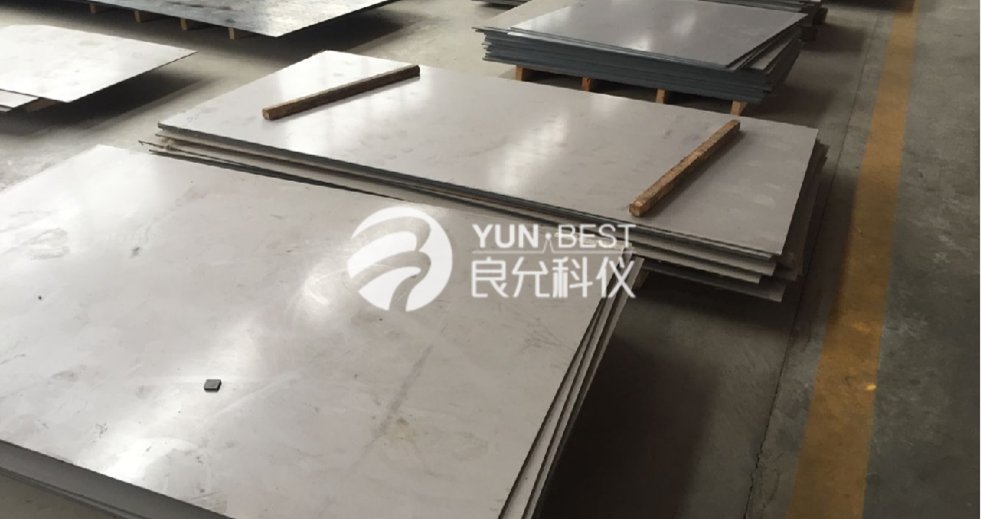

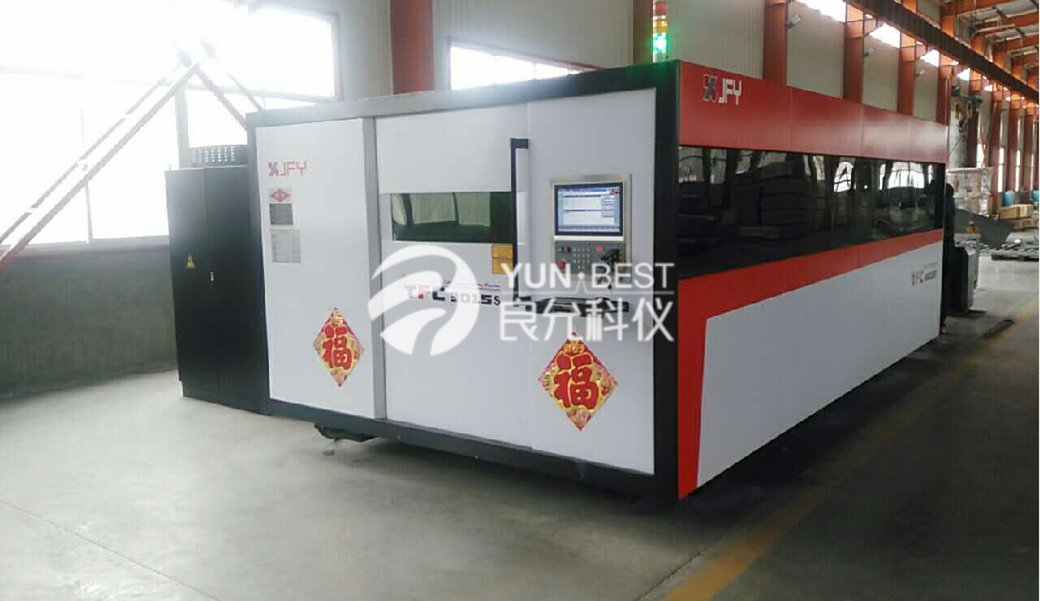

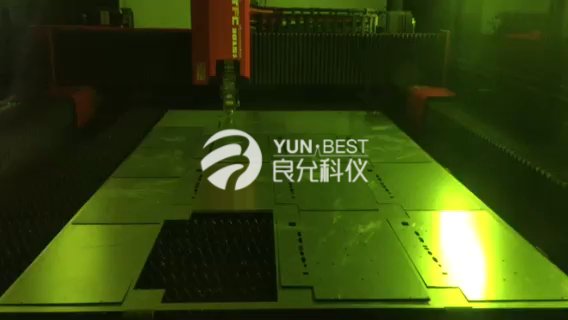

一、原料板切割:将原料板放入到数控激光切割机里,按生产要求加工出相应的外形尺寸,切割的精度为±0.10mm(我司均采用SUS430高导磁不锈钢,耐腐蚀性较其它材质更好)

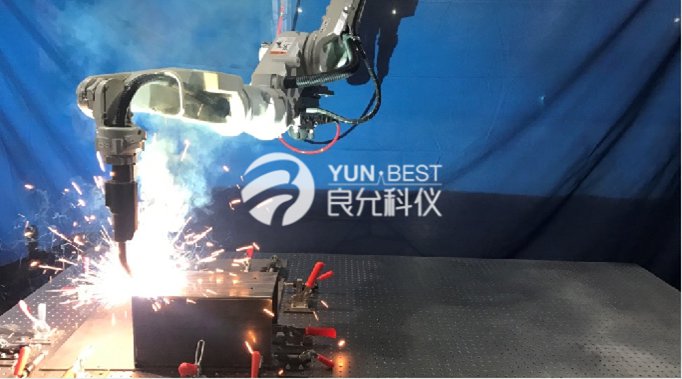

二、焊接/粘接:把切好的面板,底板,内部桁架式的蜂窝隔振板焊接/粘接在一起,组成光学平台台面

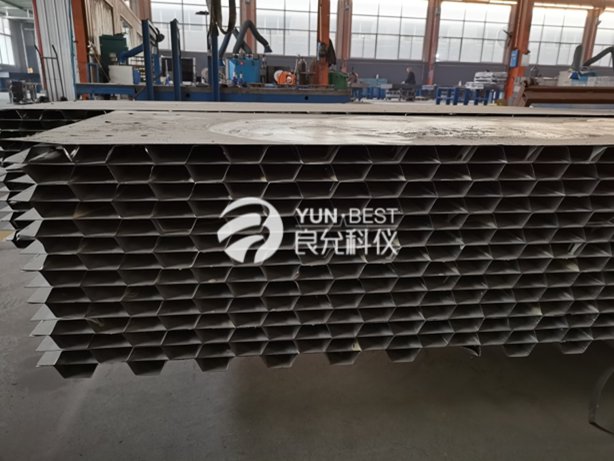

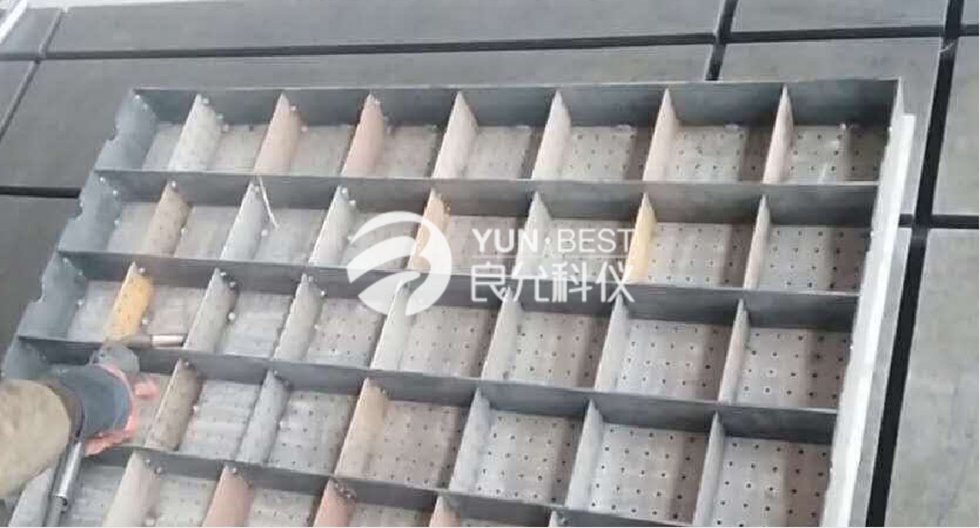

(1)内部焊接式

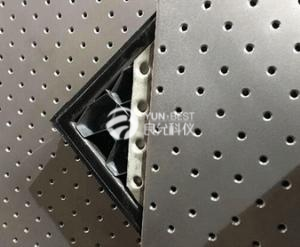

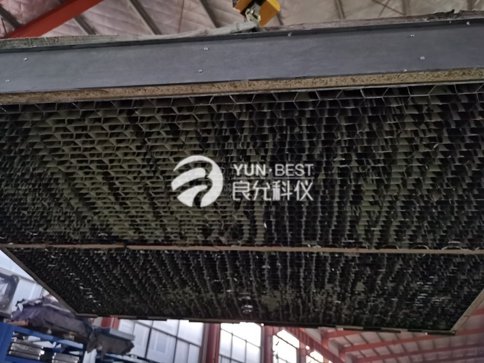

(2)粘接蜂窝芯台面

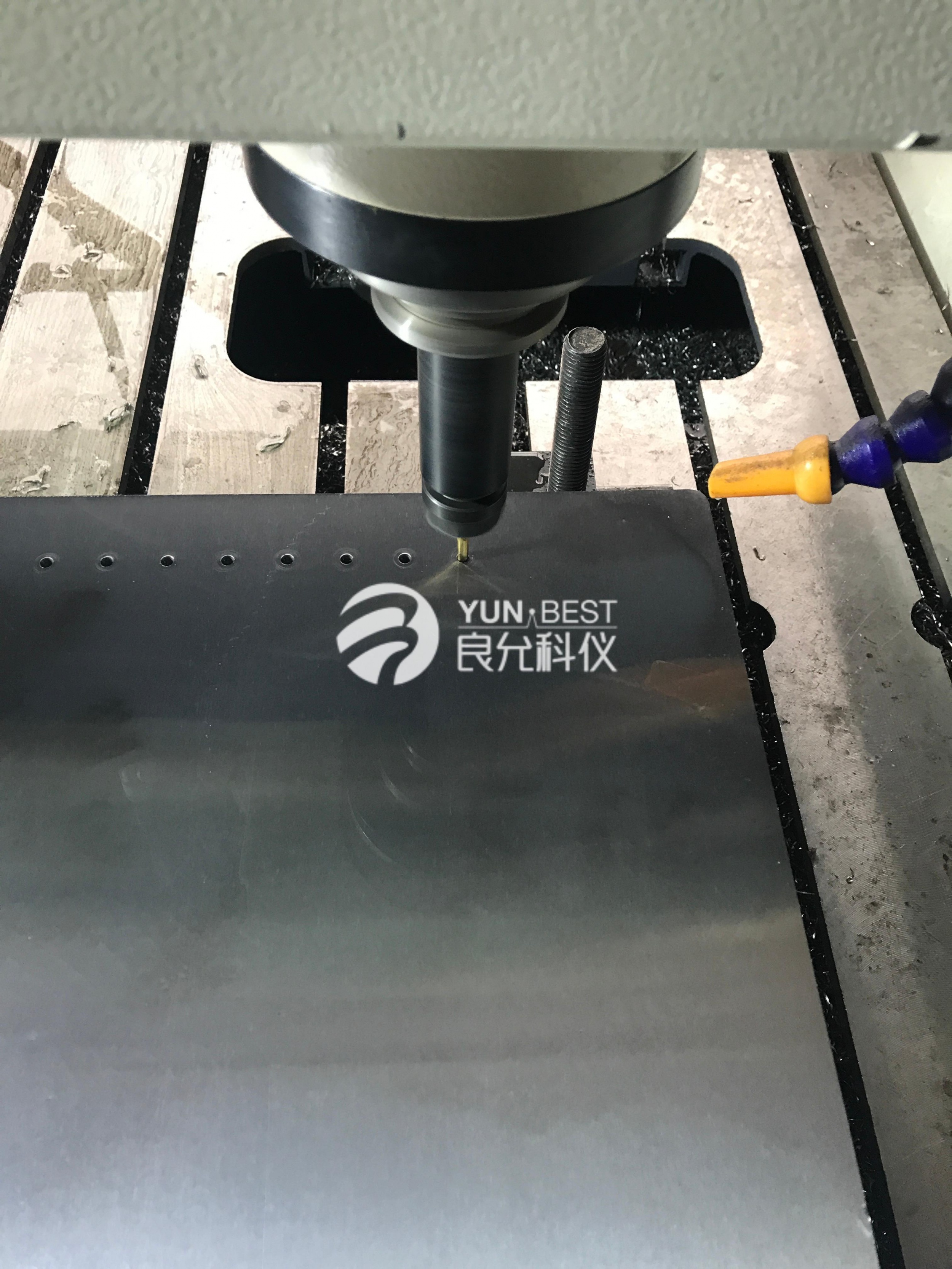

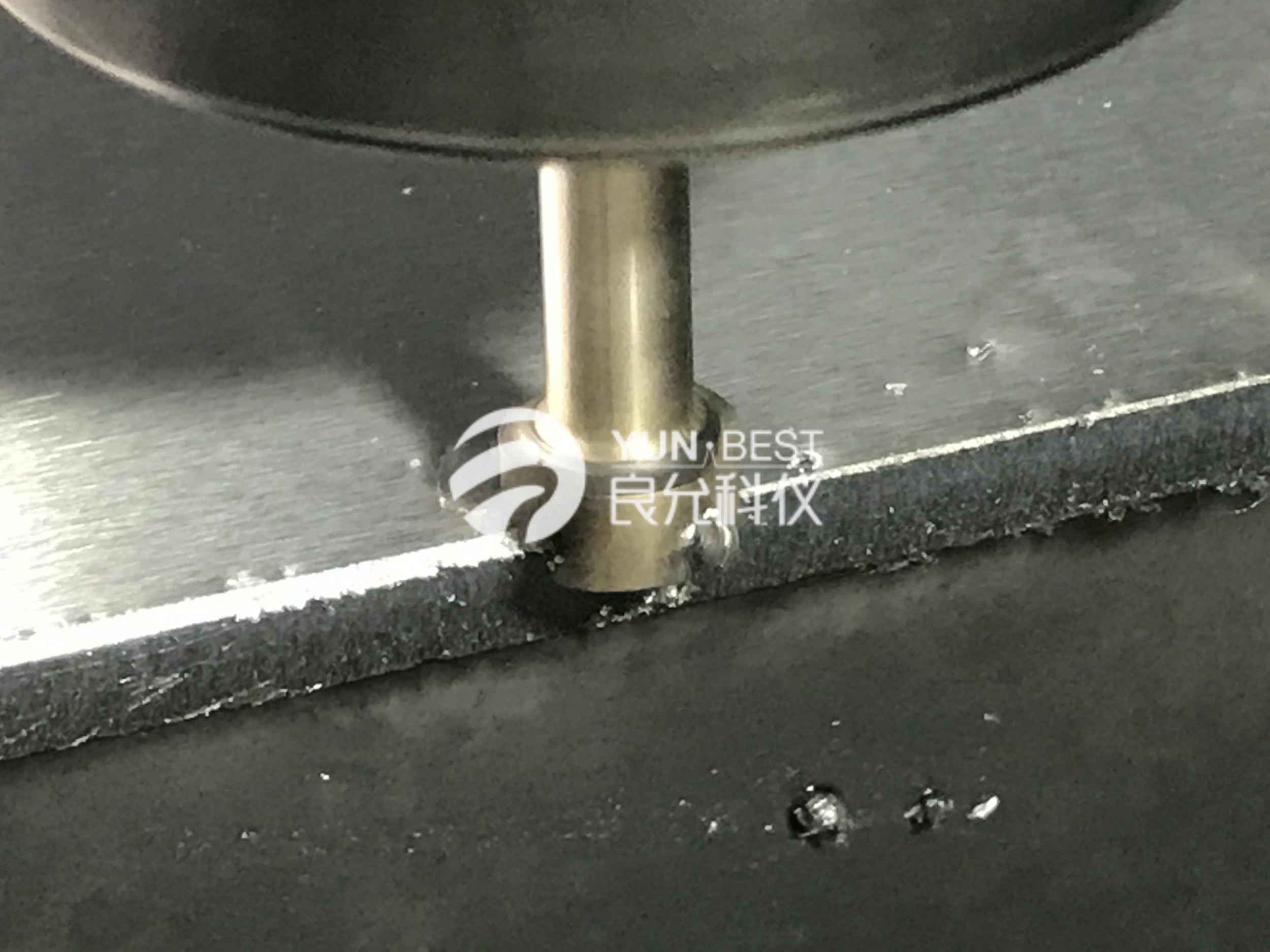

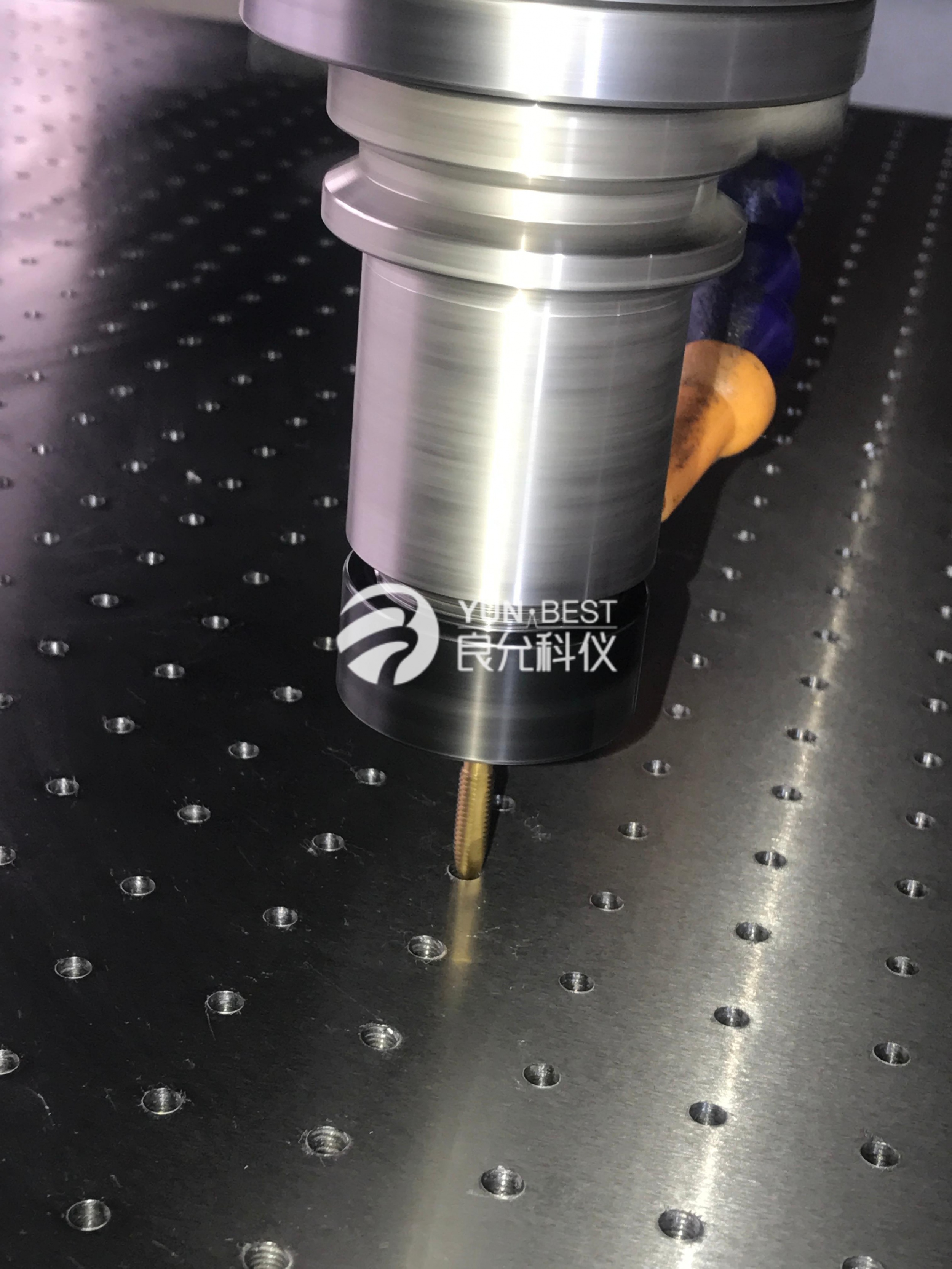

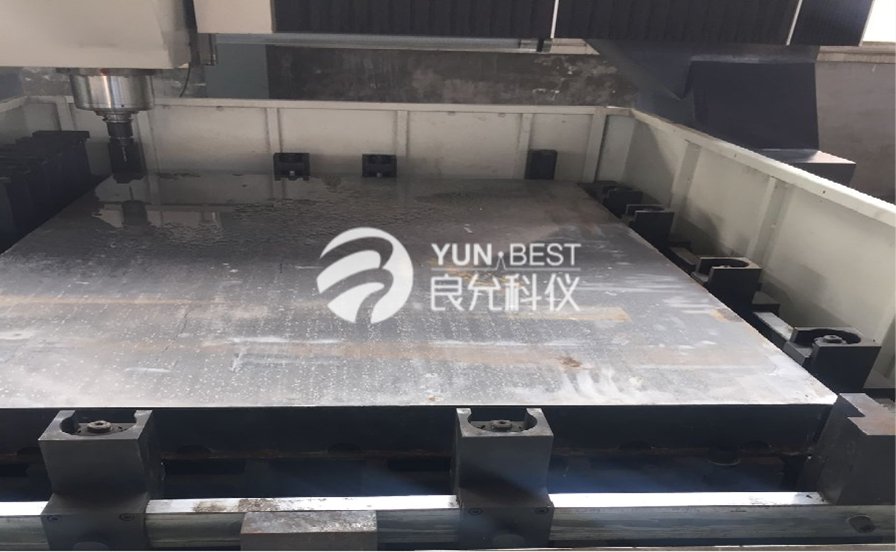

三、机械打孔:将整体的光学平台(台面)用高精度数控钻床打孔,攻丝,沉孔、倒角,铣边,保证产品精度和一致性。

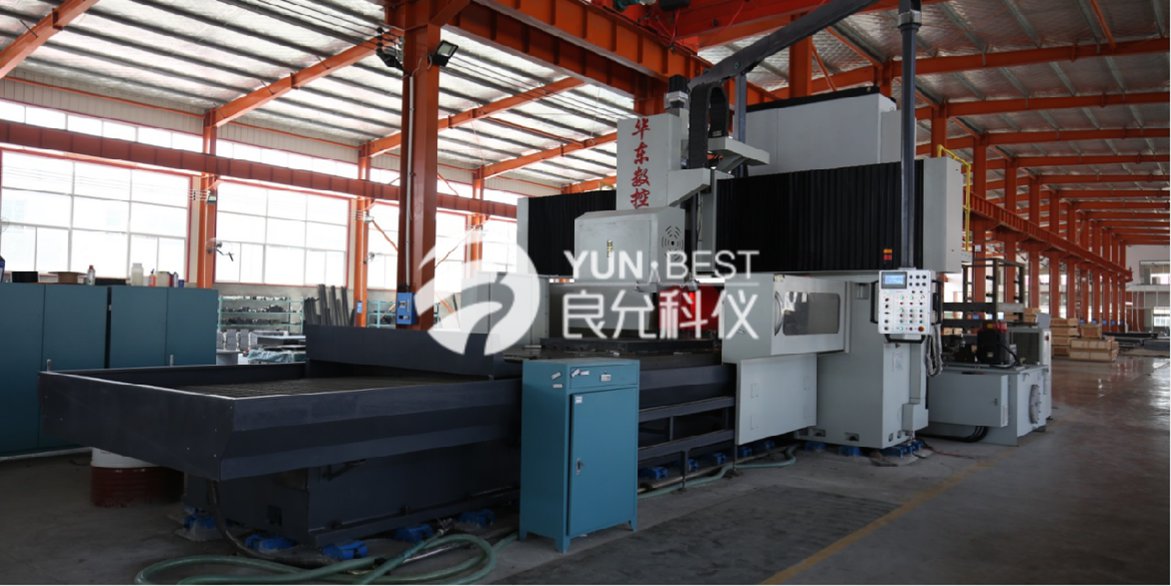

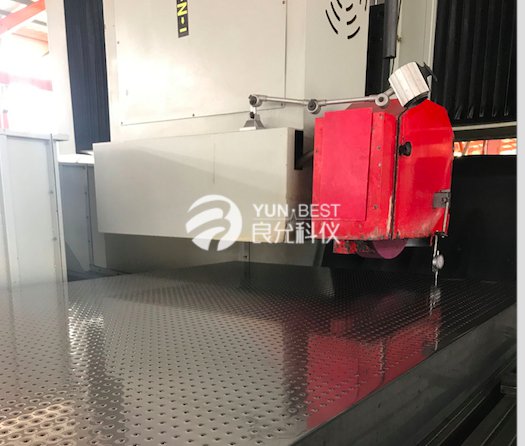

四、台面精磨:把加工好的光学平台,放在数控龙门磨床上精磨,最后达到标准的平面度要求。

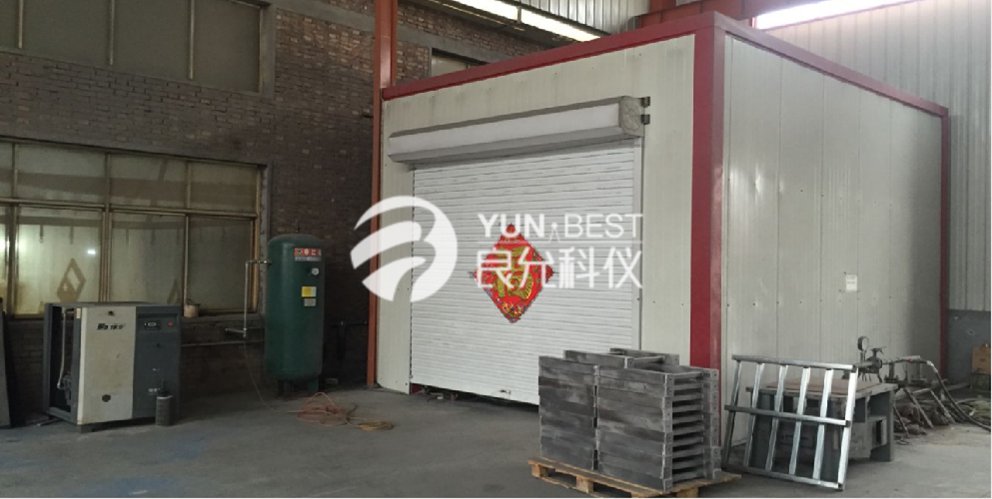

五、打砂:将精磨完的光学平台放入打砂室进行打砂,确保喷漆完牢固耐用不生锈。

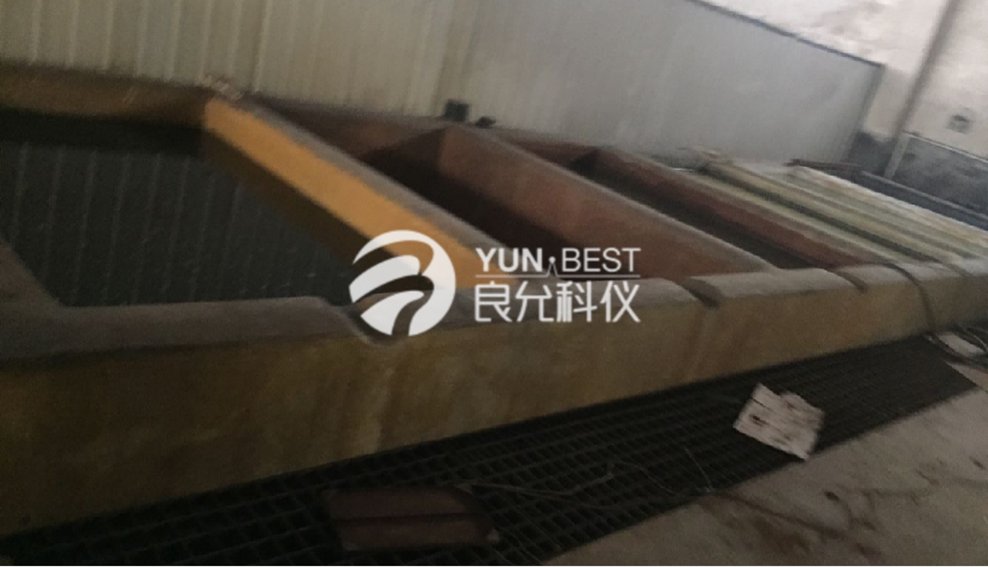

六、表面镀膜:进行除油磷化酸洗等步骤除掉打砂未除掉的易氧化物质,在光学平台表面形成镀膜,使得表面喷漆更加结实牢固。

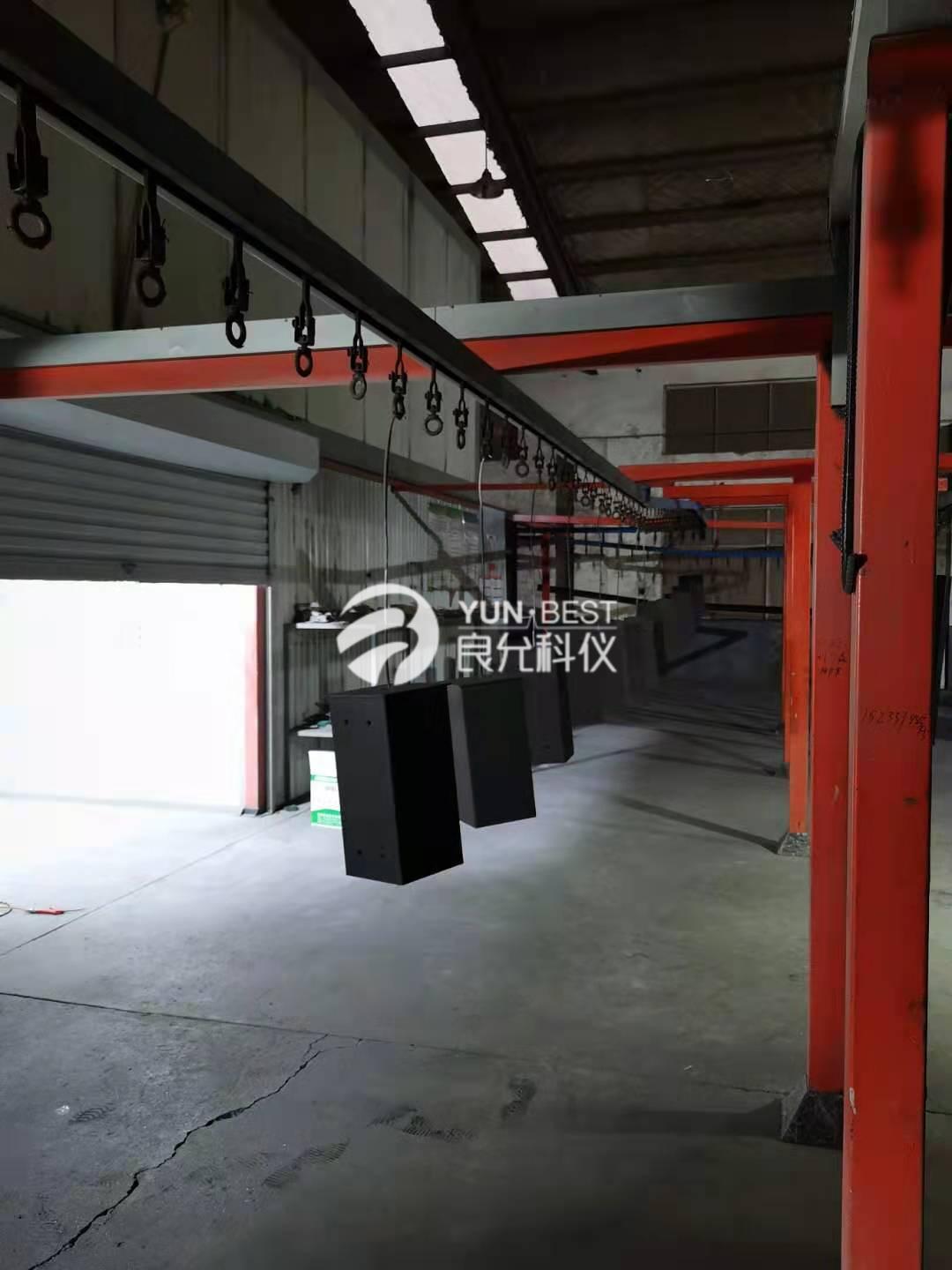

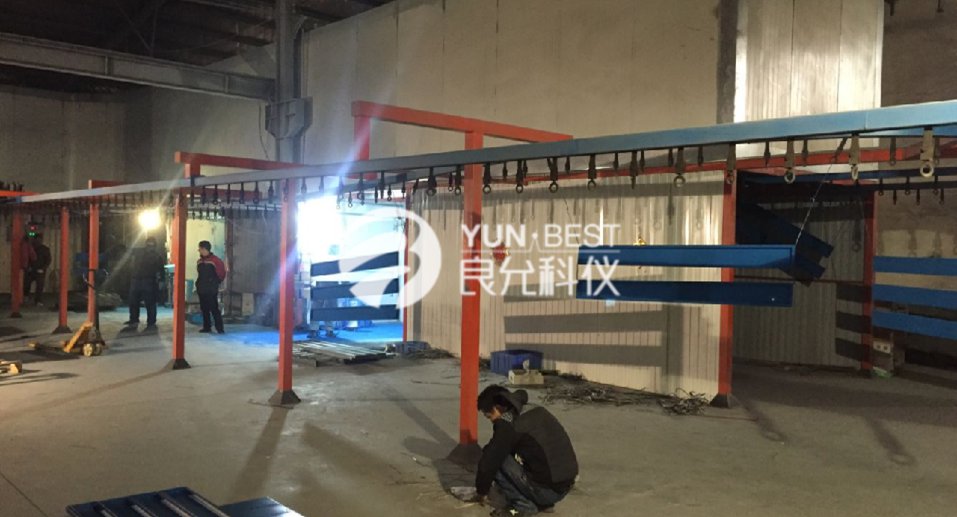

七、喷漆烘烤:把经过打砂,液体表面处理及一些防锈处理后,将光学平台放在流水线喷好漆,进入烤箱烤干。

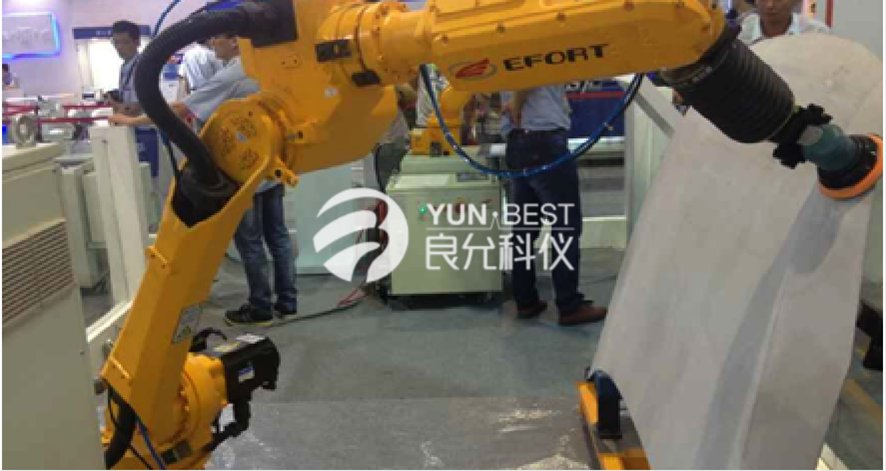

八、表面抛光:将光学平台表面进行抛光,然后封板封边,处理清洁完后,用专业的检测工具进行检验。

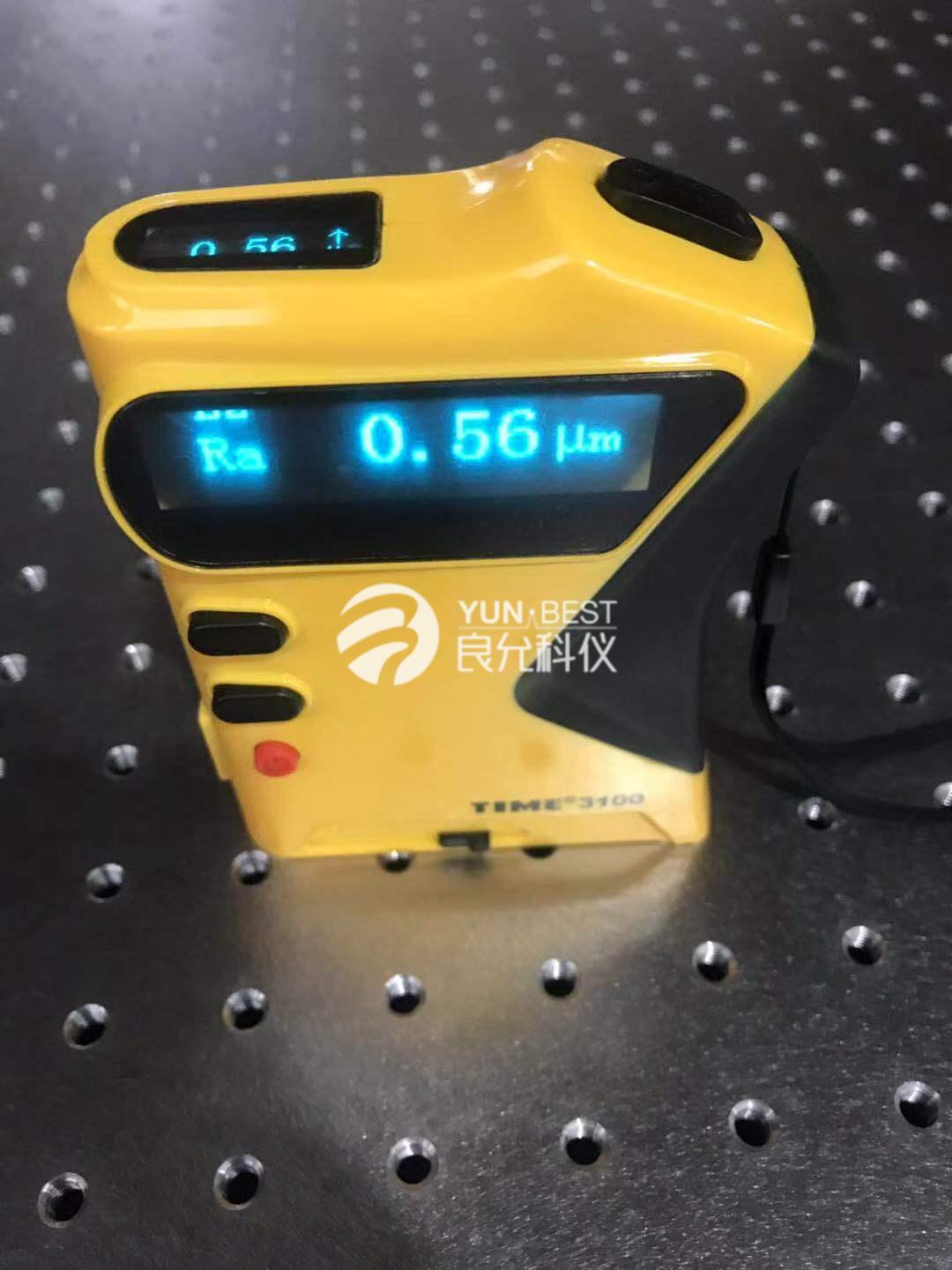

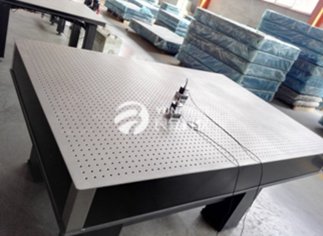

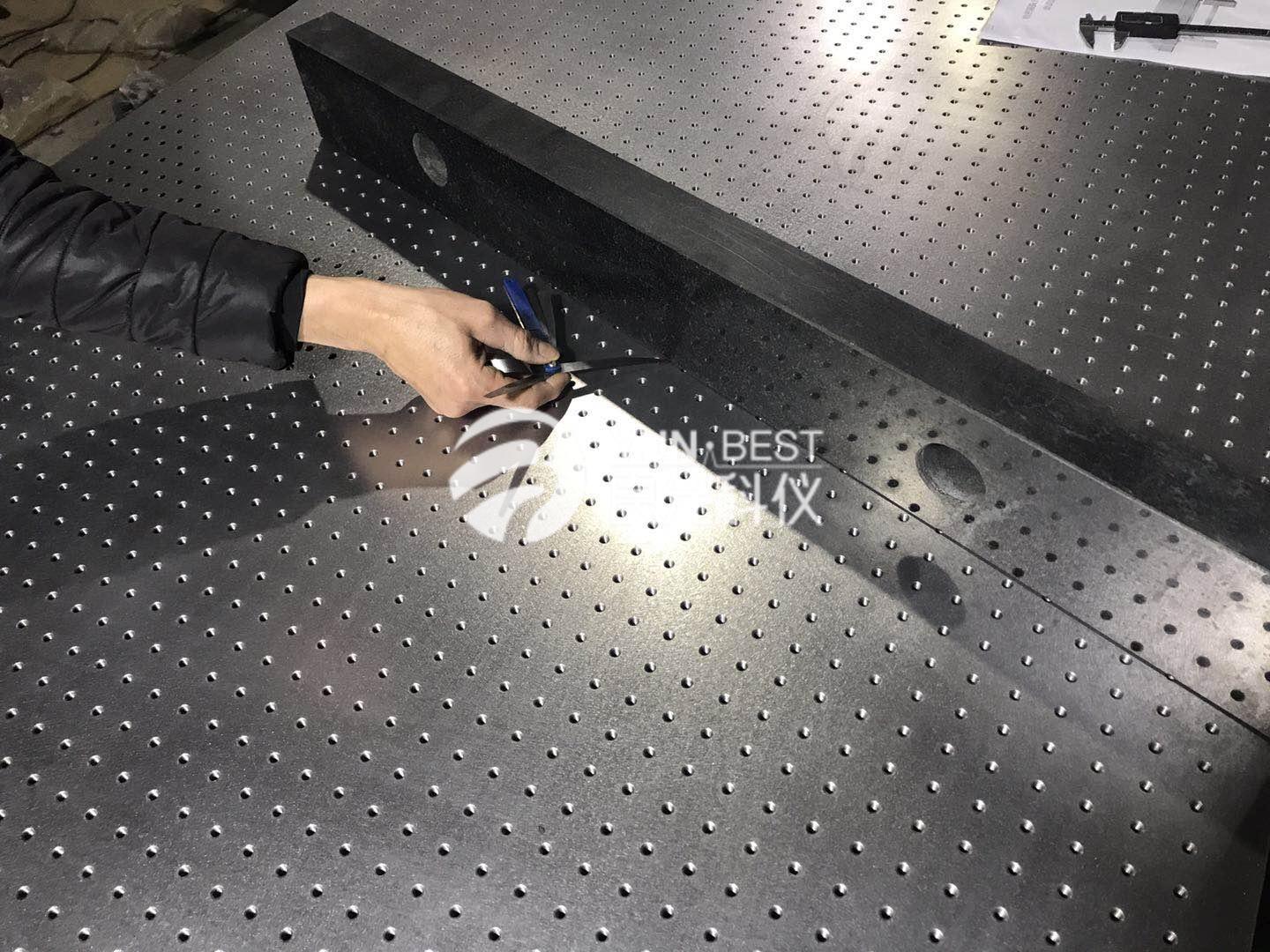

九、严格的出厂前质检:将整套光学平台放入检测室,进行平面度,光洁度,固有频率,振幅等参数检测,合格后打包装箱,放入待发货区。

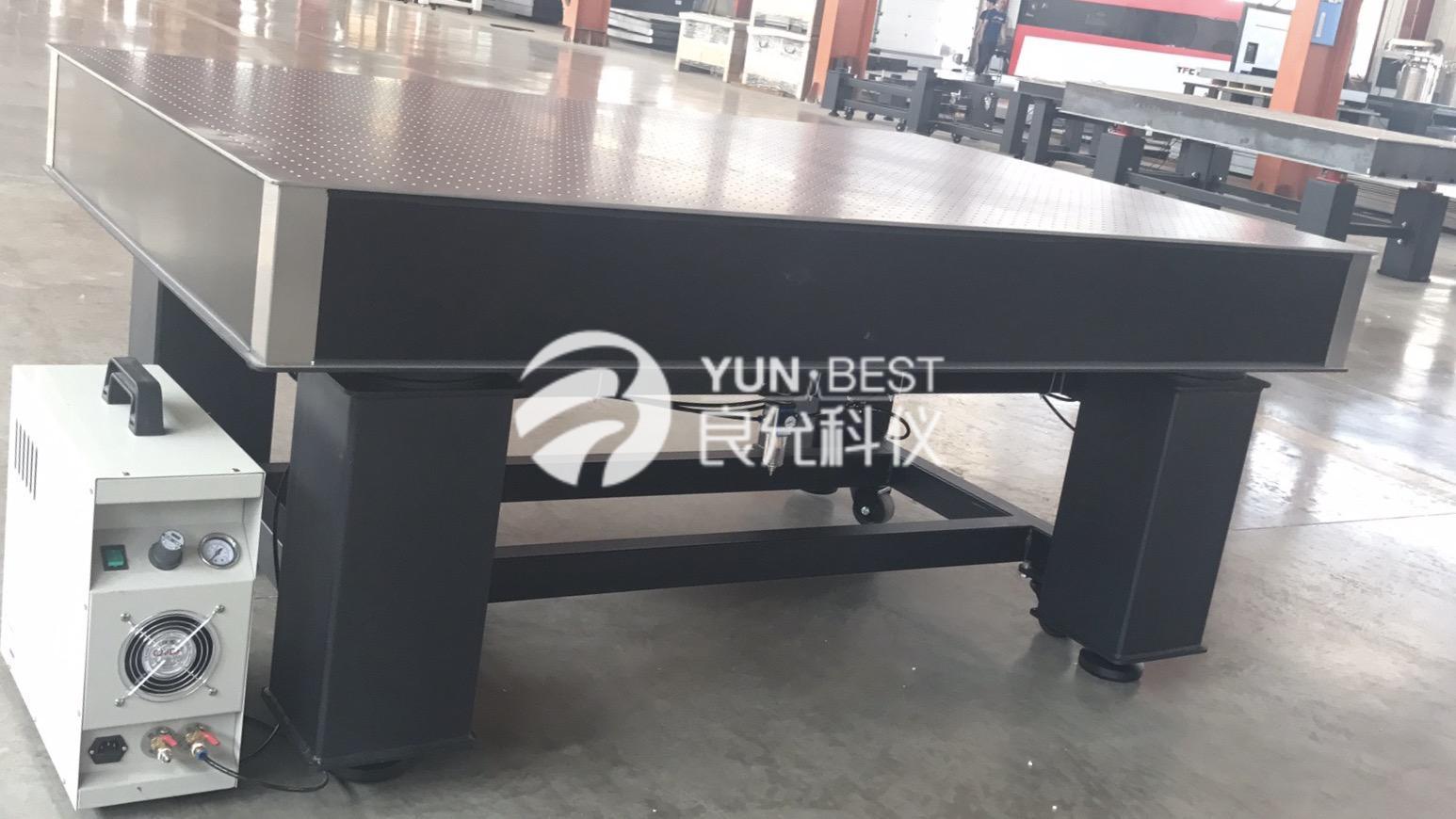

气浮平台出货前都会在工厂充气调平后放置2-3天进行观察检验,确保合格后才进行发货。

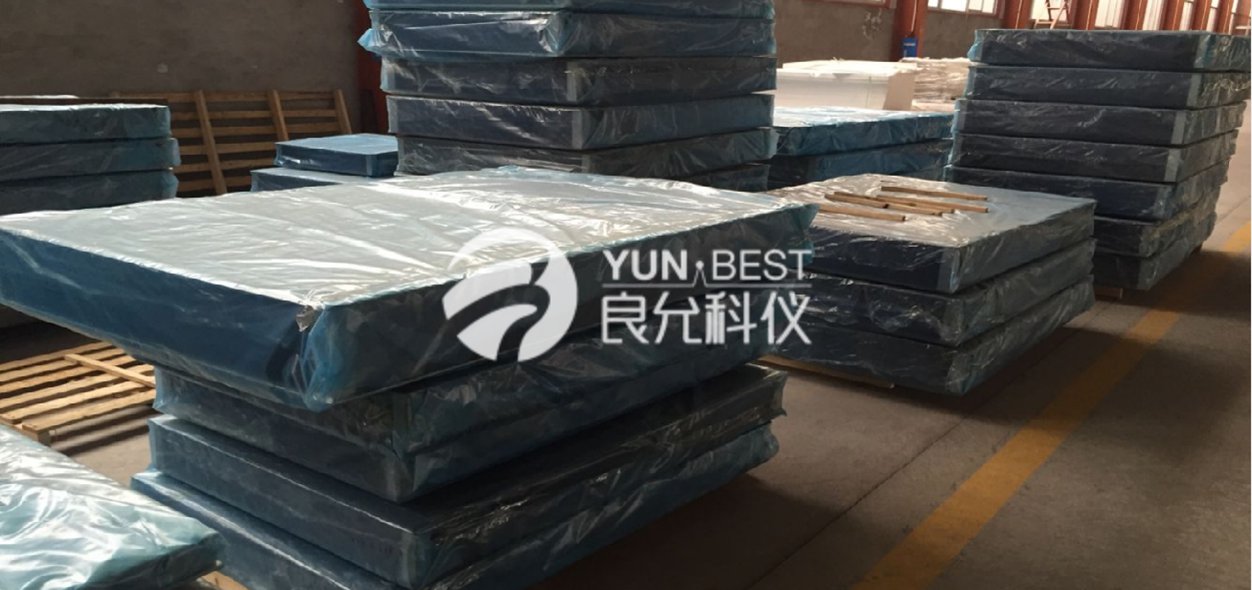

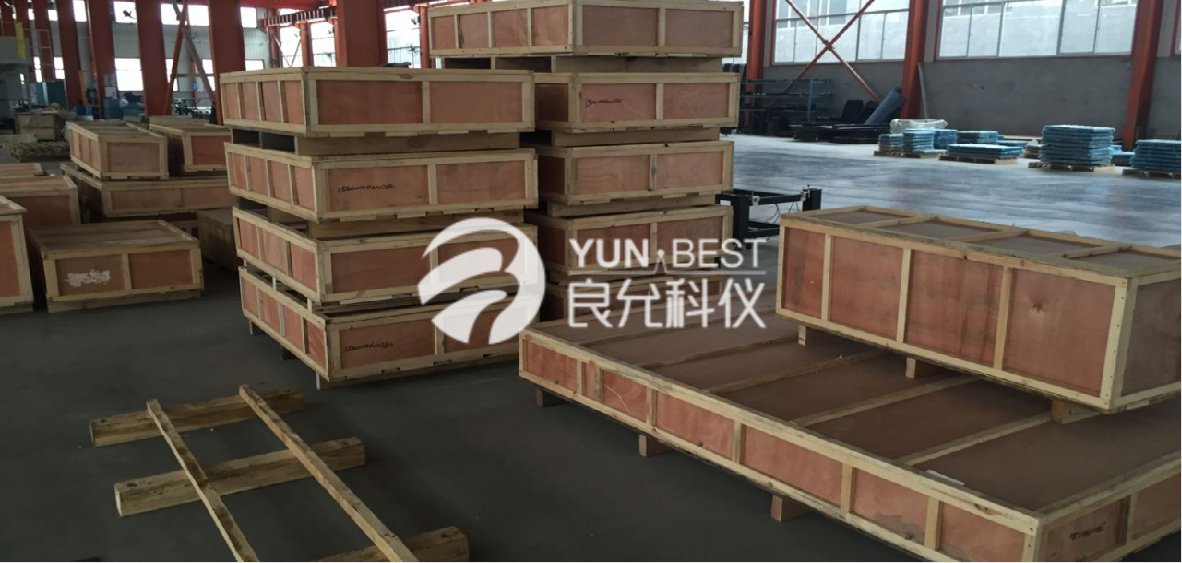

十、包装:塑料密封袋包装后进行木箱包装,放入待发货区准备发货。
