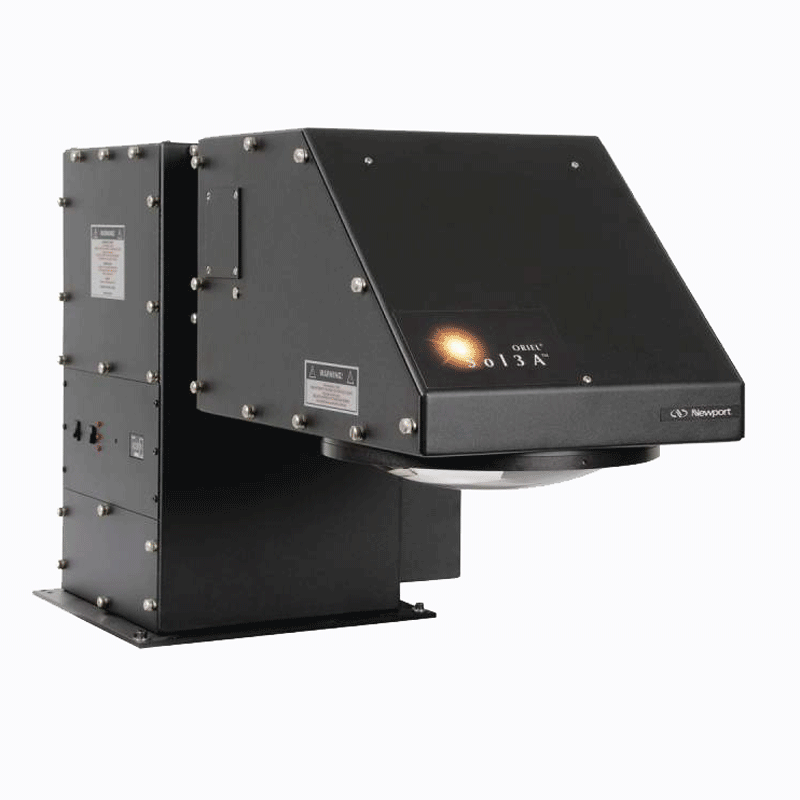

Oriel Sol3A 太阳光模拟器

Oriel Sol3A 太阳光模拟器

选择规格数量

品牌:

Newport

型号:

Oriel Sol3A 太阳光模拟器

请选择 产品规格



  • 产品详情

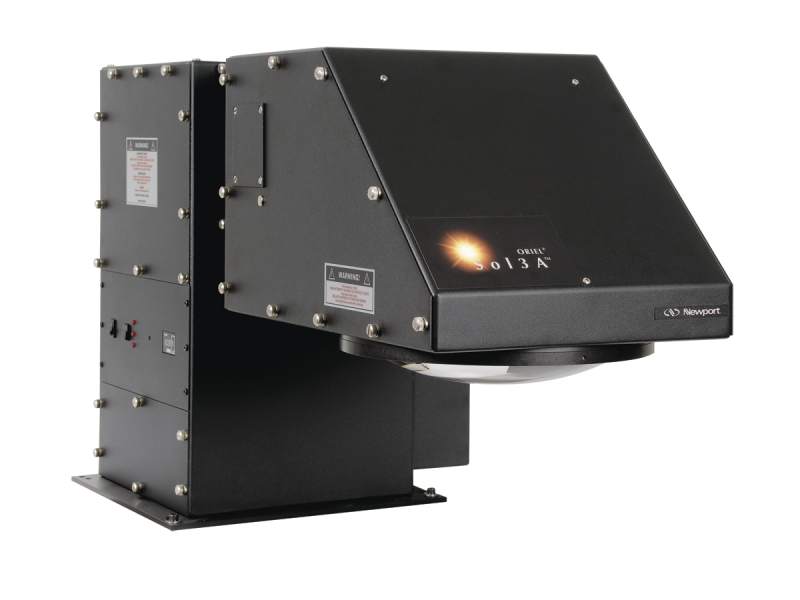

Oriel Sol3A 太阳光模拟器采用单灯设计,满足全部 3A 级性能标准,而不影响其 1 个太阳光强输出功率。按照惯例,AAA 级的第一个字母代表光谱匹配度,第二个字母代表辐照均匀性,第三个字母代表时间稳定性。Sol3A 太阳光模拟器符合以下三个标准的 AAA 级认证:IEC 60904-9 版本 2 (2007)、JIS C 8912 和 ASTM E 927-05。

工厂认证的 AAA 级 CW 太阳光模拟器

包括 IEC、ASTM 和 JIS 的 AAA 级校准证书

输出光斑尺寸为 2x2、4x4、6x6、8x8 或 12x12 英寸
输出太阳光 0.1 至 1.0 连续可调
温度传感器和自锁系统可确保操作人员的安全

特征

Oriel Solar Simulator Set Up Demonstration
Getting any solar simulator up and running is a straightforward process, as demonstrated in this video.


AAA 级光谱匹配度

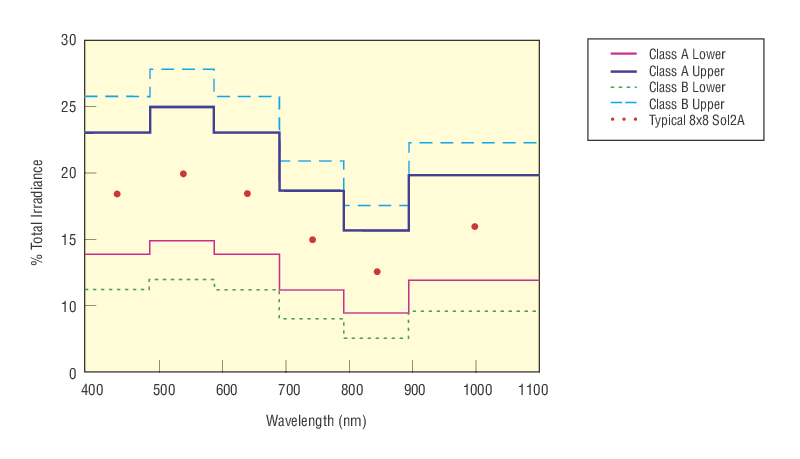

太阳光模拟器的理想光谱匹配度基于以 6 种光谱范围表示的累积光强度百分比。AAA 级太阳光模拟器在每个光谱范围内的偏差不能超过理想百分比的 0.75 倍至 1.25 倍。具有 AM 1.5G 光谱校正滤光片的 Oriel Sol3A 的光谱匹配度可以轻松满足 IEC、JIS 和 ASTM 的 A 级要求。

AAA 级辐照空间均匀性

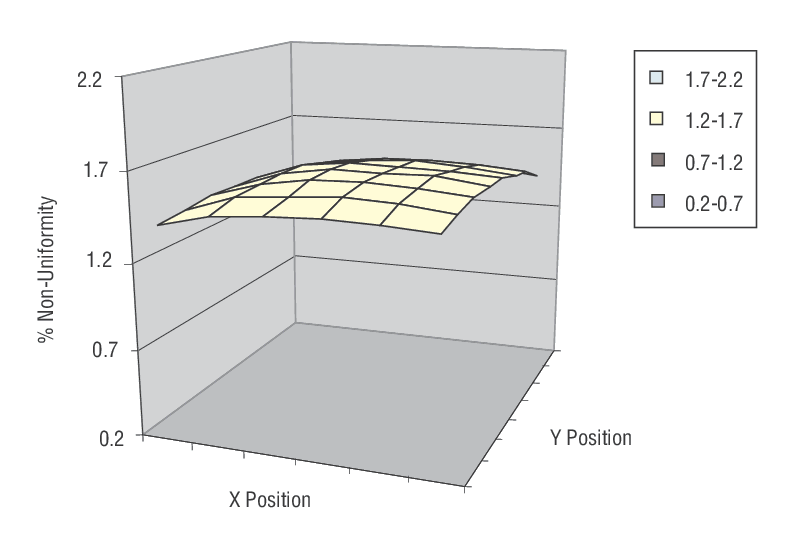

工作区域的辐照均匀性是最难实现和保持的 AAA 级要求。局部热斑可能导致测量的电池转化效率出现显著的误差,并且可能导致电池拼接不准确。设计 AAA 级空间不均匀性性能标准的目的是使热斑的影响降到最低,严格的≤2%的误差标准。示意图展示了 2x2 英寸的模拟器有效工作区域的辐照不均匀性。每台仪器都会附上辐照不均匀性测试结果。



AAA 级时间不稳定性

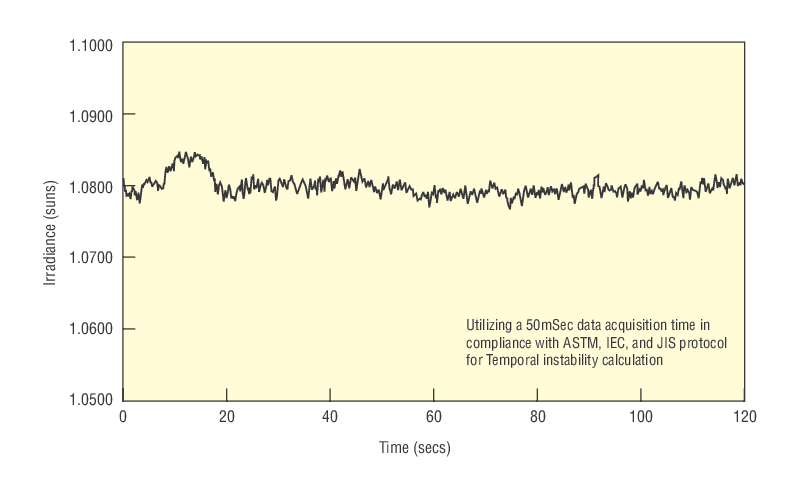

时间不稳定性是 AAA 级标准的第三个性能参数。它要求输出光在一段时间内保持稳定,以确保灯的波动不会使太阳能电池效率的测量失真。Oriel 的 Sol3A 可以轻松满足由 IEC、ASTM 和 JIS 标准定义的时间不稳定性的要求。IEC 60904-9 (2007) 对短期不稳定性有最严格的要求,最大允许范围不超过 0.5%。示意图为 1.6kW Sol3A 太阳光模拟器以每隔 50ms 采样的典型不稳定性响应曲线,误差 0.369%。



AM1.5G 大气质量滤光片

灯通过大气质量滤光片可得到 AAA 级太阳光谱。除非滤光片衰减,否则我们的 1.5G 大气质量滤光片在任何条件下都可以保持其光学特性。94123A-CPV 的滤光片满足 AM 1.5G 或 AM 1.0D 光谱输出标准。

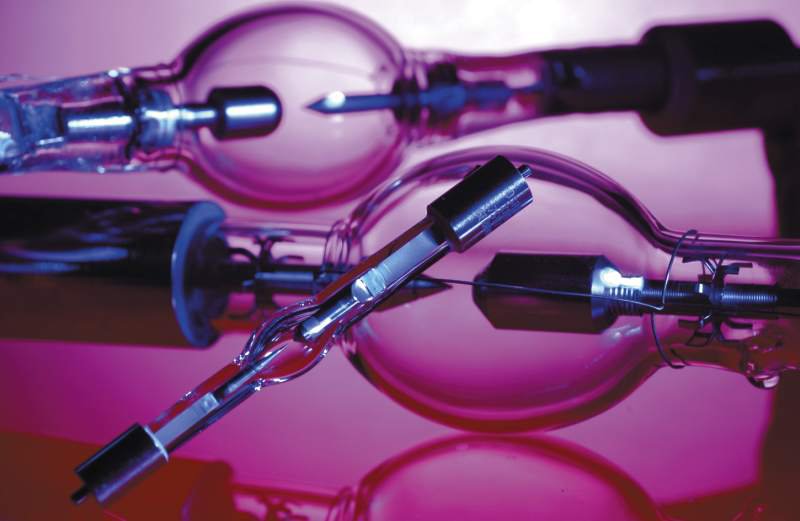

氙弧灯

Oriel Sol3A 太阳光模拟器光源是 CW 系统。这样就能够测试所有电池材料;有别于基于闪光灯的系统,由于在测试之前需要使电池在恒定光照水平下充分照射,系统就会收到材料响应时间的限制。我们的灯是无臭氧的氙弧灯。我们保证每个光源可追溯。该灯经过质量认证,至少可以满足光谱性能 1000 小时,最长可持续工作 2000 小时。对于不间断生产,我们建议购买替换用灯和校准面板,以在更换灯具时确保符合 AAA 级。



集成太阳光衰减器

所有 Sol3A 模拟器中都集成有可调光阑功能,为用户提供连续可调的太阳光辐照功能。衰减范围为 0.1 - 1 个太阳光强。衰减后的光斑不均匀性根据 IEC、JIS 和 ASTM 标准最低保持 B 级不均匀性。简单易用的旋钮控制连续衰减。光谱匹配度和时间稳定性在任何衰减下均保持 A 级性能。


集成快门

Oriel Sol3A 太阳光模拟器包括用于生产环境操作的升级快门。这种全新设计的单片快门经久耐用,它的设计使用周期 > 100 万次。长期以来,我们的仪器实际使用周期已经超过 1000 万次。快门的最短曝光时间为 200 ms,可通过触点闭合或逻辑电平输入控制,也可通过模拟器外壳上便捷的按钮开关进行控制。


电源

Oriel 稳压电源汲取了在高压电源设计方面超过 40 年的经验,为氙灯提供恒定的电流。电源控制器符合 CE 标准,具有通用的交流电接口,可在世界任何国家和地区使用。用户可以根据电源的累计小时数监测灯的使用情况,因为在灯具额定寿命结束时进行更换以保持最小 1 个太阳光输出和光谱特性是十分重要的。如果在超过灯具额定寿命的情况下继续使用,其输出会显著下降,且光谱特性也会改变。
