显微共聚焦拉曼—原子力联用系统

显微共聚焦拉曼—原子力联用系统

选择规格数量

品牌:

WITec

型号:

alpha300 RA

请选择 产品规格
附件下载



  • 产品详情

alpha300 RA — 在一个系统中结合化学成分分析和纳米尺度的结构成像

WITec 完善的alpha300 RA系统是市场上首个可以将拉曼与原子力高度集成的显微镜系统,并不断设定拉曼-原子力显微镜联用设备的技术标准。alpha300 RA 独特的设计理念,使得该联用系统既保留alpha300 R系列强大的化学组分分析能力,同时加入纳米级别表面形貌等特性的分析能力,为科研工作者能对样品进行深度分析和了解。

alpha300 RA系统将拉曼和原子力,两种互补的技术集成在一套系统中,通过一个操作软件实现应用,而且两种技术的性能完全不受联用的影响,易于操作。拉曼和原子力显微镜使用不同的显微镜物镜,只需要转动物镜塔轮,成像软件即可实现两种技术的图像对比、叠加和分析。

alpha300 RA 还适用于TERS(高分辨率拉曼)AFM测量。

关键特性:

· 在一台显微镜上涵盖alpha300 R(拉曼)和alpha300 A(原子力)的所有功能

· 纳米级表面分析(原子力)与原位化学组分成像(拉曼)完美结合

· 拉曼—原子力同时测量的最佳选择

· 真正原位:完全不需要在测量过程中移动样品

· 只需转动物镜即可实现两种技术的切换


alpha300 RA应用实例:


多组分高分子混合物,包含了1:1:1比例的聚苯乙烯(PS),充油丁苯橡胶(SRB)和丙烯酸乙基己酯(EHA)的原位拉曼及原子力图像
拉曼成像(左): 绿色:PS, 红色:SRB,蓝色:EHA


拉曼-原子力联用显微镜对硅中的应力分析。 左图:10μm×10μm的原子力表面拓扑结构和深度轮廓图(底部)。

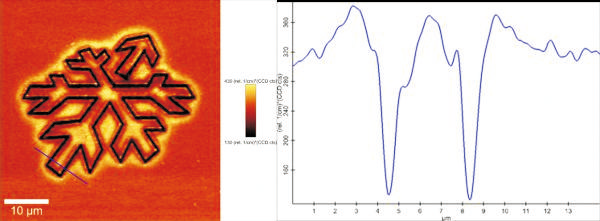

右图:显示硅中应力区域所对应的拉曼图像。 第一级硅线(左)和用蓝色(右)标记的横截面上强度分布的共焦拉曼图像。


Confocal Raman image of the 1st order Si line (left) and the intensity profile along the cross section marked in blue (right).


alpha300 RA性能指标 :

拉曼操作模式

· 拉曼光谱成像:每个样品点都能获取完整的拉曼光谱

· 2D和3D成像模式:平面(x-y方向)和深度扫描(z方向)

· 快速和慢速时间序列

· 单点拉曼光谱采集

· 光纤耦合的UHTS 系列光谱仪,专为弱光应用的拉曼光谱设计

· 共焦荧光显微镜

· 明场显微镜功能

原子力显微镜操作模式

· 接触模式

· AC 模式(轻敲模式)

· 数字脉冲力模式 (DPFM)

· 抬高模式

· 磁力显微镜(MFM)

· 静电力显微镜 (EFM)

· 相位成像

· 力曲线分析

· 微纳操控及微纳印刷

· 横向力模式 (LFM)

· 化学力模式 (CFM)

· 电流传感模式

· 其他可选

显微镜基本指标

· 研究级光学显微镜,6孔物镜转盘

· 视频系统:CCD相机

· 高灵敏度b/w相机,可在传输过程中观察样品和AFM针尖

· LED明场科勒照明

· 电动XYZ样品台,25x25x20mm平移范围

· 主动隔震平台

拉曼可选/升级选项

· UV-VIS-NIR多种激光可选

· 多种光谱仪可选

· 超快拉曼成像(每秒1300个光谱) 可选

· 自动共聚焦拉曼成像 (25 x 25 mm²; 50 x 50 mm²可选)

· TrueSurface功能

· 自动聚焦功能

· 自动多区域多点测量

· 可升级落射荧光照明

WITec超高通光量UHTS光谱仪

 · 各种波长优化的透射式光谱仪可选 (UV, VIS 或 NIR),专为弱光拉曼光谱设计

 · 光纤耦合,高达70%传输效率

 · 优异的成像质量,光谱峰形对称无畸变

操作电脑

 · 操作简便、仪器的高自动化控制及快速可靠的数据获取源自WITec公司强大的软件处理功能
