全自动显微共聚焦拉曼光谱仪

全自动显微共聚焦拉曼光谱仪

选择规格数量

品牌:

WITec

型号:

alpha300 apyron

请选择 产品规格
附件下载



  • 产品详情

apyron∞ -同级领先的性能:自动化

配备 apyron 全自动化成像系统,您可以随时探索突破现有的科研前沿领域。apyron系统打破了拉曼成像中易用性与高性能之间的界限,它所具备的完美多功能性,可以让您的创造力得到充分发挥。

当简易遇见高性能

作为 WITec 产品家族的一员,apyron 为全自动高性能拉曼成像系统树立了标杆。自动化系统配置和直观测量程序的完美结合,赋予其卓越的成像品质:在成像中,同时实现出色的光谱分辨率,衍射极限空间分辨率,超快采集速度及无与伦比的灵敏度。

当高分辨率成像遇见高分辨率光谱仪

超高光通量UHTS系列光谱仪可以提供前所未有的光谱分辨率、每个图像像素完整的光谱信息以及极高的拉曼信号灵敏度。

apyron 是理想的自动化拉曼成像系统,适用于:

· 容纳不同用户水平和需求的多用户实验室

· 具有重复试验场景以及注重时效性营业收入的工业实验室

· 有高级成像要求的拉曼新手

· 寻求更高性能标准的领先拉曼光谱学家

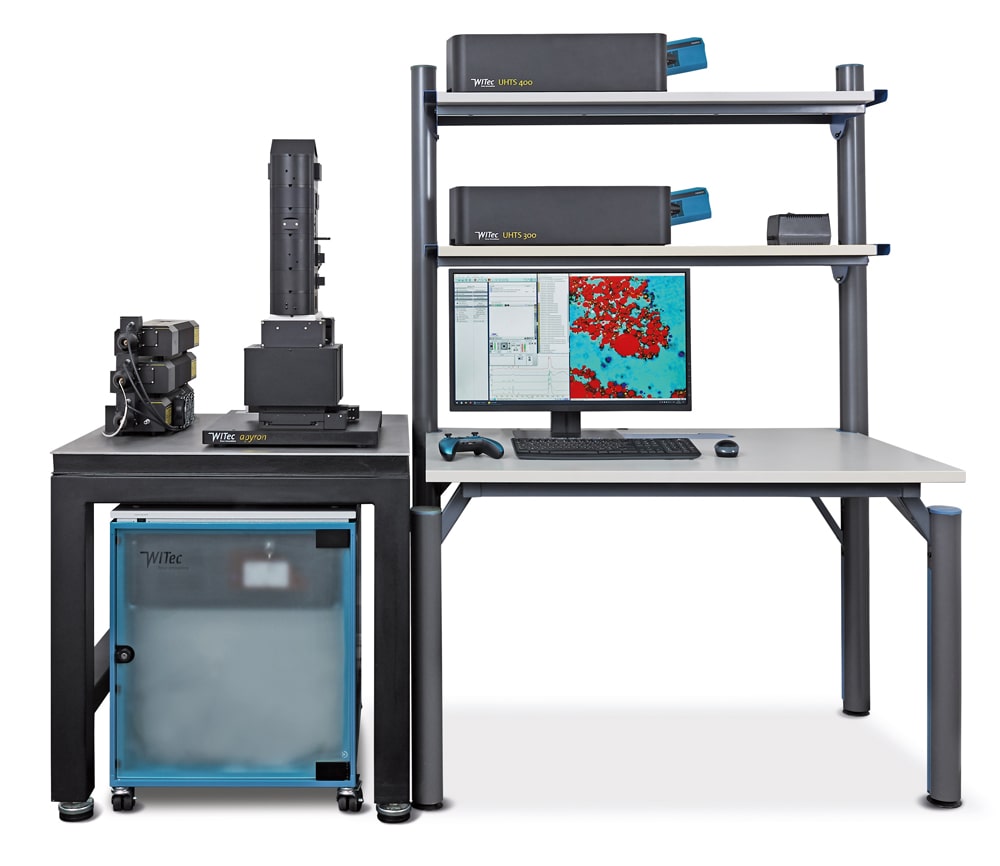

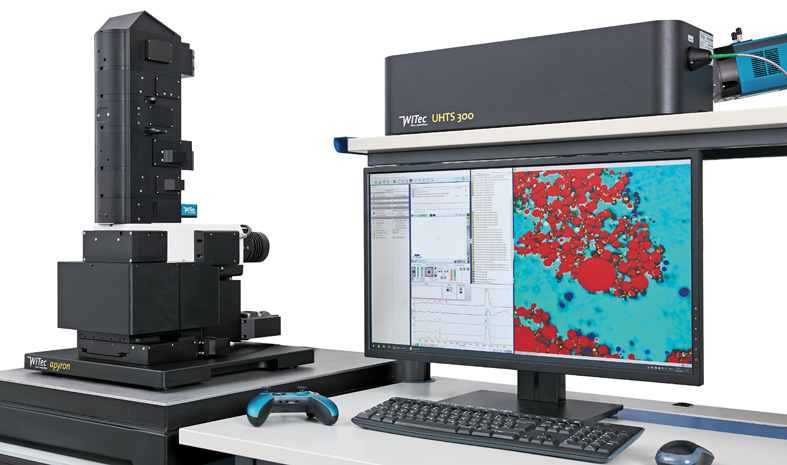

                      全新apyron自动拉曼成像系统

全新的自动拉曼成像系统 — 主要特点

WITec 是世界先进拉曼成像系统的制造商。现在,这些先进的技术也延伸到了自动化拉曼系统。

真正激光功率TruePower:自动绝对激光功率测定 (mW)

在光纤中测量绝对激光功率,并可以以小于 0.1 mW 的精度进行调节。激光遮门避免了激光长时间照射样品,仅在拉曼测量过程中打开,优化激光功率,从而避免任何的样品降解,确保最佳激光功率和最佳测量条件下的无损及重复性测量。

自动激光波长选择与切换和光谱仪调整

激光选择与切换非常简单:轻松单击鼠标,就可在软件界面上选择波长,然后所有对应的光谱仪组件(如滤波器、光栅等)会自动调整和校准,以实现最佳的系统性能。


性能数据:

· 可在单个数据集中采集 1600 多万的拉曼光谱

· 光谱分辨率低至每像素 0.1 rel. 1/cm(激发波长 633 nm)

· 横向分辨率仅受光学衍射极限限制的 3D 拉曼成像

· 按键式设备和测量控制

超高光通量UHTS系列光谱仪可以提供前所未有的光谱分辨率、每个图像像素完整的光谱信息以及最高的拉曼信号灵敏度。

基于透镜的成像光谱仪是专为拉曼显微镜和在超低光照强度下应用而设计的。提供满足多种激发波长和不同焦长的光谱仪,并针对具体激光波长进行了优化:

· UHTS 300,最有效的、超快 3D 共焦拉曼成像

· UHTS 400,针对红光与近红外光谱区域的优异光谱和图像质量

· UHTS 600,3D 共焦拉曼成像中无与伦比的光谱分辨率

其他产品特色:

· 自动样品定位与机械扫描台

· 软件可控的测量参数设置

· TrueSignal:系统控制光纤位置的调整,使光线最大程度地耦合到输出光纤

· TrueCal:根据需要,随时对显微镜光学和机械部件进行预定义校准,操作便捷

· 激光安全等级 1


apyron 应用实例:

高光谱分辨率且高空间分辨率拉曼成像

四氯化碳经常被用作确定拉曼光谱仪光谱分辨率检测的标准样品。在室温条件下,460 cm-1特征峰的三个劈裂峰。采用超高光通量UHTS光谱仪,alpha300 apyron 能实现高空间分辨率超快速拉曼成像的情况下,同时保持稳定的光谱解析能力。

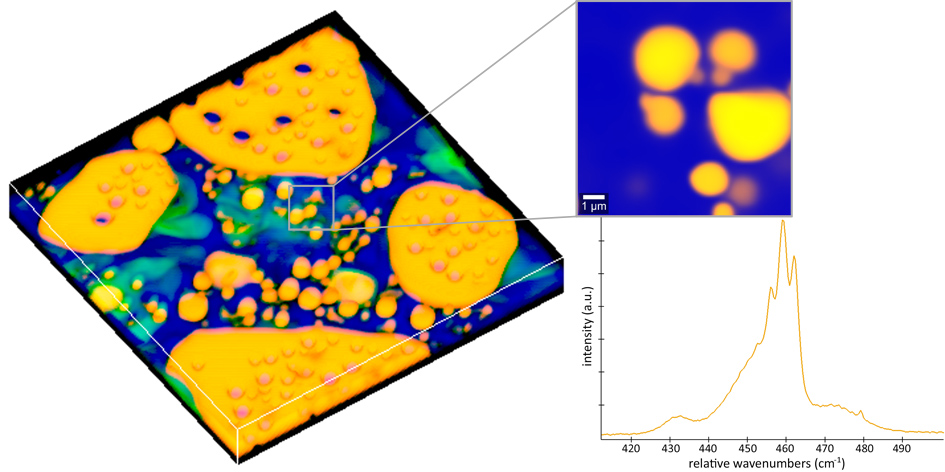

乳剂的 3D 共焦拉曼图像,16800000张光谱数据。绿色:烷烃;蓝色:水;黄色: CCl4 + 油(3D图像参数:

100 x 100 x 10 µm³ 扫描范围,放大:10 x 10 µm²。在 460 cm-1 时,可在室温下清楚地分辨 CCl4 谱峰


二硒化钨(WSe2)层状材料的光谱分析结果生动地展示了 alpha300 apyron 显微镜的超高性能和超快成像速度。

白光图像(A)可清晰分辨出不同层数WSe2,拉曼成像进一步给出精细晶体结构信息及分布。仅需2分钟,就能完成75 x 75 μm2范围的10000条拉曼光谱采集,获得到一个清晰且信息丰富的晶体结构图像(B)。薄片由单层(红色)、双层(绿色)和多层(蓝色)区域组成。仅需17分钟的测量,即可获得超过100000条光谱组成的、更清晰的图像。高分辨像素尺寸从750nm(B)减小到230nm(D),极大提高信噪比。光致发光图像(E)显示与拉曼图像相同的结构,甚至可见大小薄片之间的晶界。在所有测量中,单点积分时间为6毫秒。

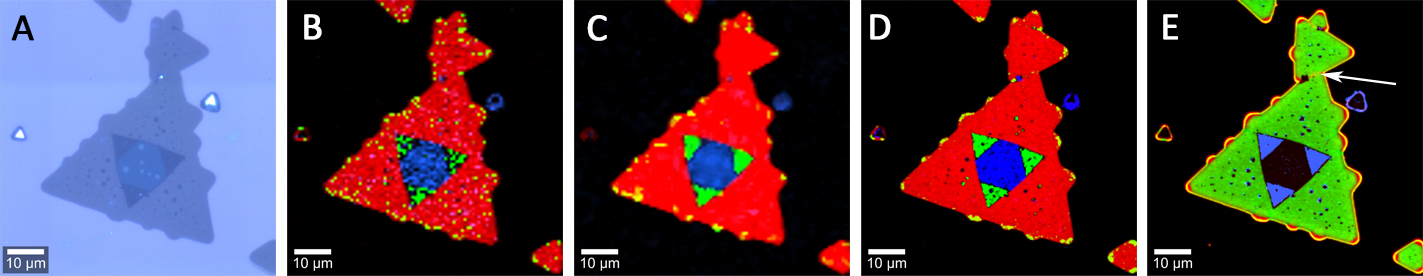

WSe2层状材料超快速拉曼成像。
A:白光图像
B:采集时间仅需2分钟,即可采集完10,000条光谱的拉曼成像
C:B图平滑后的图像
D:采集时间约17分钟,即可采集完包含102,400条光谱的拉曼成像
E:晶界可见(白色箭头)的荧光图像
拉曼图像颜色区域分别为:单层(红色),双层(绿色),多层(蓝色)


Apyron 所获奖项: 2015 年阿赫玛创新奖


WITec 全自动拉曼成像系统 apyron 荣获 2015 年阿赫玛创新奖实验室和分析技术类一等奖。新的拉曼系统从该类 18 项申请者中脱颖而出,成为最佳创新产品。

《Process》、《Process Worldwide》、《PharmaTec》、中国《流程工业》、《Process India》以及《Laborpraxis》等实验与分析行业著名专家和技术编辑 7 次授予创新奖。今年,在展会上,大约有 100 家公司申请最具创新性的设备、系统和工艺流程奖项。法兰克福(德国)的阿赫玛是世界上最大的化学工程与工艺产业贸易展。
