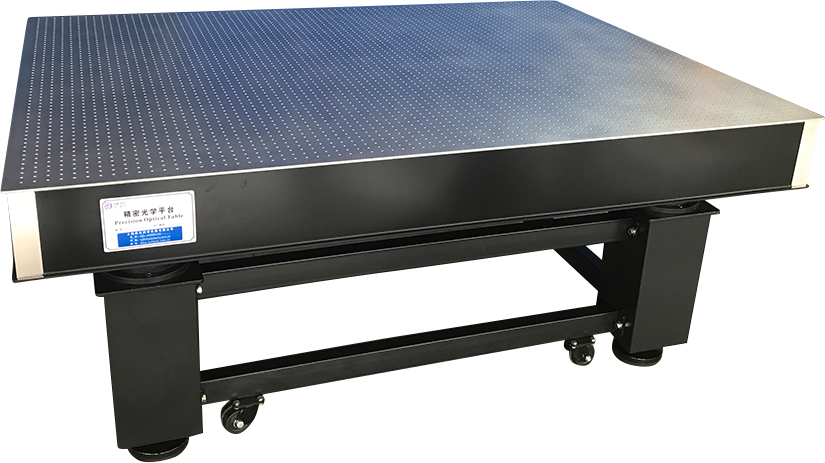

OPP系列精密阻尼隔振光学平台

OPP系列精密阻尼隔振光学平台

选择规格数量

品牌:

良允科仪

型号:

OPP系列

请选择 产品规格



  • 产品详情

       OPP系列精密阻尼隔振光学平台较OPD系列具有更好的隔振性能,主要应用于显微成像、精密加工、光纤对准、光学实验、精密仪器、航空航天等对振动要求较高又无需用到气浮隔振的实验、仪器设备等。整体分为台面和复合阻尼隔振支架两部分,台面内部为焊接式蜂窝结构,稳定牢固,经过精密磨削工艺,保证很高的平面度和粗糙度。每个隔振腿的上方采用锥形复合阻尼隔振器,较标准阻尼隔振垫具有更好的隔振效果,落地脚盘采用滚珠设计,长时间保持顺滑,不会抱死。

局部图:

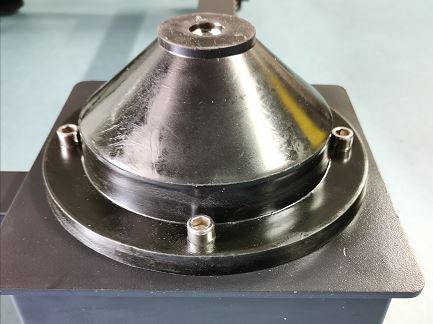

              台面平整度                                          精密专业阻尼隔振器                              带滚珠的脚盘                             滑动脚轮

技术参数

l   固有频率:4~8Hz(垂直),3~5Hz(水平)

l   隔振材料:锥形复合阻尼隔振器

l   台面材料:SUS430高导磁不锈钢

l   台面厚度:100/150/200/250/300/400mm

l   台面平面度:≤0.05mm/m2

l   台面粗糙度:≤0.8μm

l   台面孔间距:25mm(机械打孔),孔边距:37.5mm,孔径:M6螺纹孔

l   总高度:800mm,可调范围:±10mm


主要结构特性:

l   台面构造:

    -面板:6~10mmSUS430不锈钢,表面喷有防锈剂

    -内芯:全钢制焊接蜂窝结构

    -下底板:~5mm厚碳钢,喷有防锈漆,表面光亮平整

l   台面侧边:优质的黑色铝塑板装饰,外加封胶处理,4个角用不锈钢钢板包角处理,整体美观大方

l   表面处理:亚光处理,有效减少杂散光

l   隔振系统:采用锥形复合隔振设计,能有效的隔绝外界振动

l   隔振支架:

   -全部支撑结构均采用进口机器人自动焊接成型,美观大方,无毛刺

   -先进的喷漆工艺,保证长时间即使在较恶劣的环境下也不会掉漆生锈

   -可升降的万向滑轮方便用户挪动位置


选型表:

型号

规格L×W×Hmm

台面厚度mm

最大载荷Kg

OPP-0906

900×600×800

100

150

OPP-1208

1200×800×800

100

260

OPP-1510

1500×1000×800

200

400

OPP-1512

1500×1200×800

200

480

OPP-1812

1800×1200×800

200

580

OPP-1815

1800×1500×800

200

720

OPP-2010

2000×1000×800

200

540

OPP-2012

2000×120800

200

640

OPP-2015

2001500×800

200

800

OPP-2412

2400×1200×800

200

770

OPP-2415

2400×1500×800

200

800

OPP-2418

2400×1800×800

250

800

OPP-2515

2500×1500×800

250

800

OPP-3010

3000×1000×800

250

800

OPP-3012

3000×1200×800

250

1000

OPP-3015

3000×1500×800

300

1200

OPP-3512

3500×1200×800

300

1100

OPP-3515

3500×1500×800

300

1000

OPP-4015

4000×1500×800

300

1400

OPP-4515

4500×1500×800

300

1300

OPP-5015

5000×1500×800

350

1600

OPP-5020

5000×2000×800

350

1500

OPP-6015

6000×1500×800

400

2300

OPP-6020

6000×2000×800

400

2000

※ 尺寸众多,未能列全,如有其它尺寸需要,请联系我们


部分客户案例

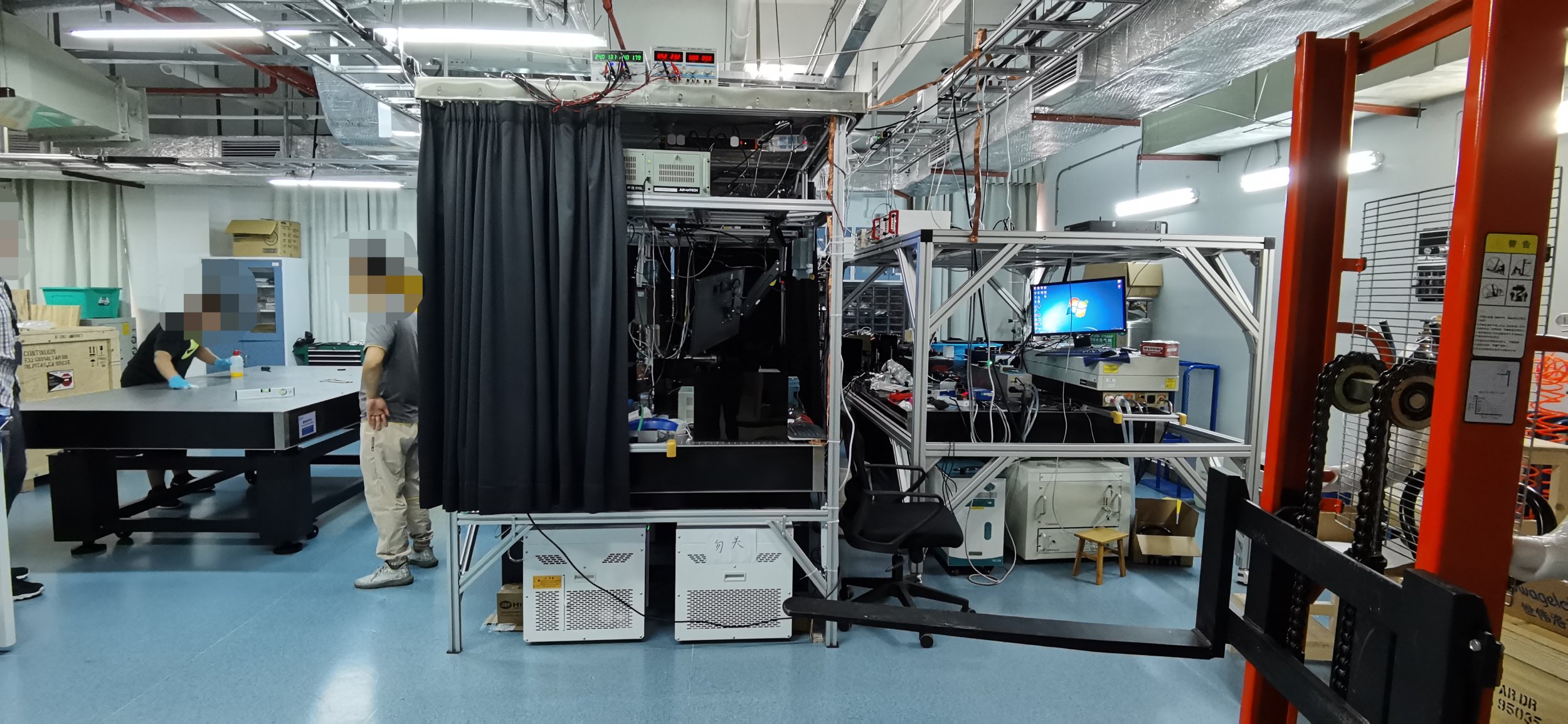

中山大学测试中心(规格:2400*1500*800mm)

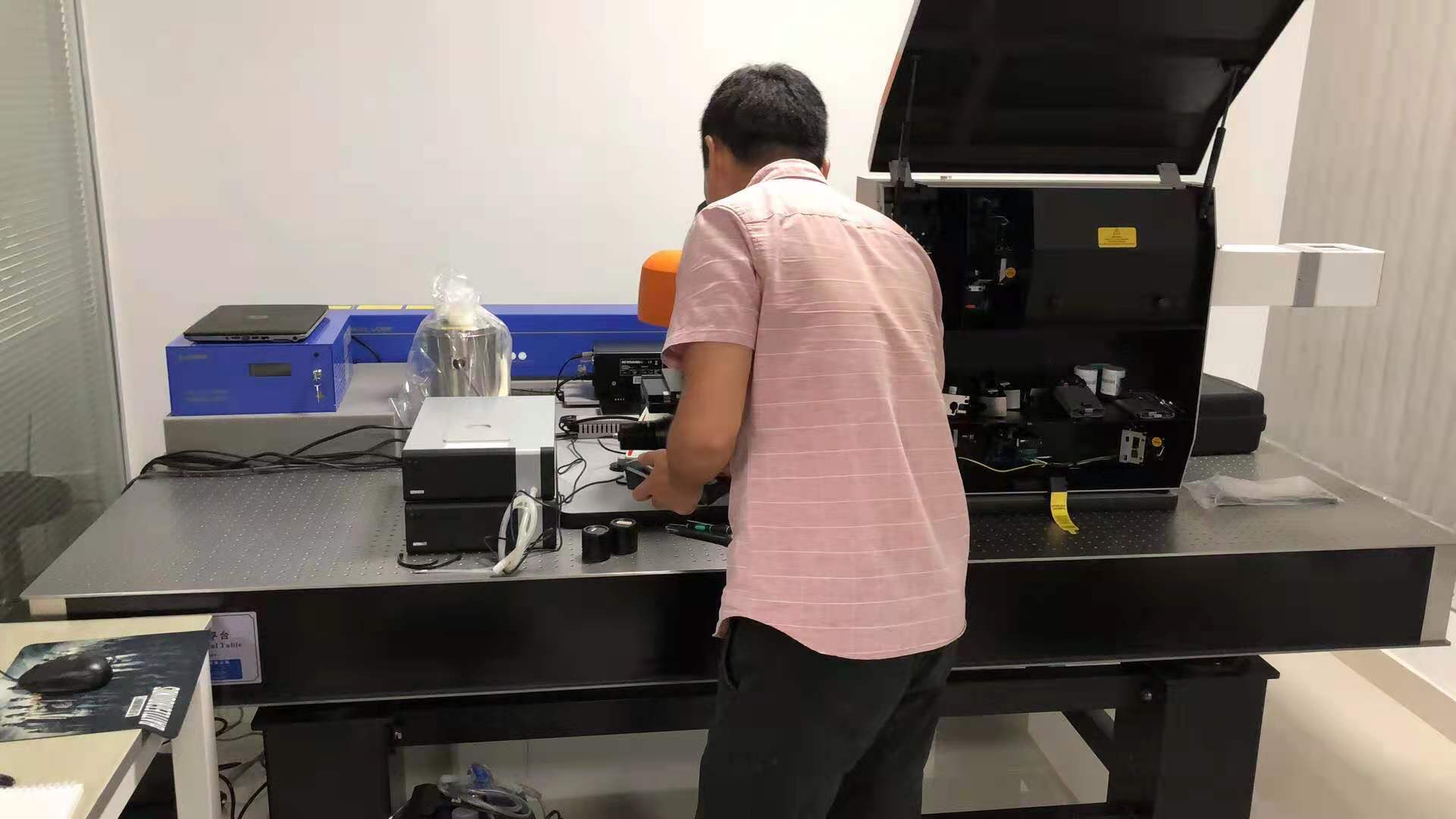

南方科技大学(规格:2500*1500*850mm)
