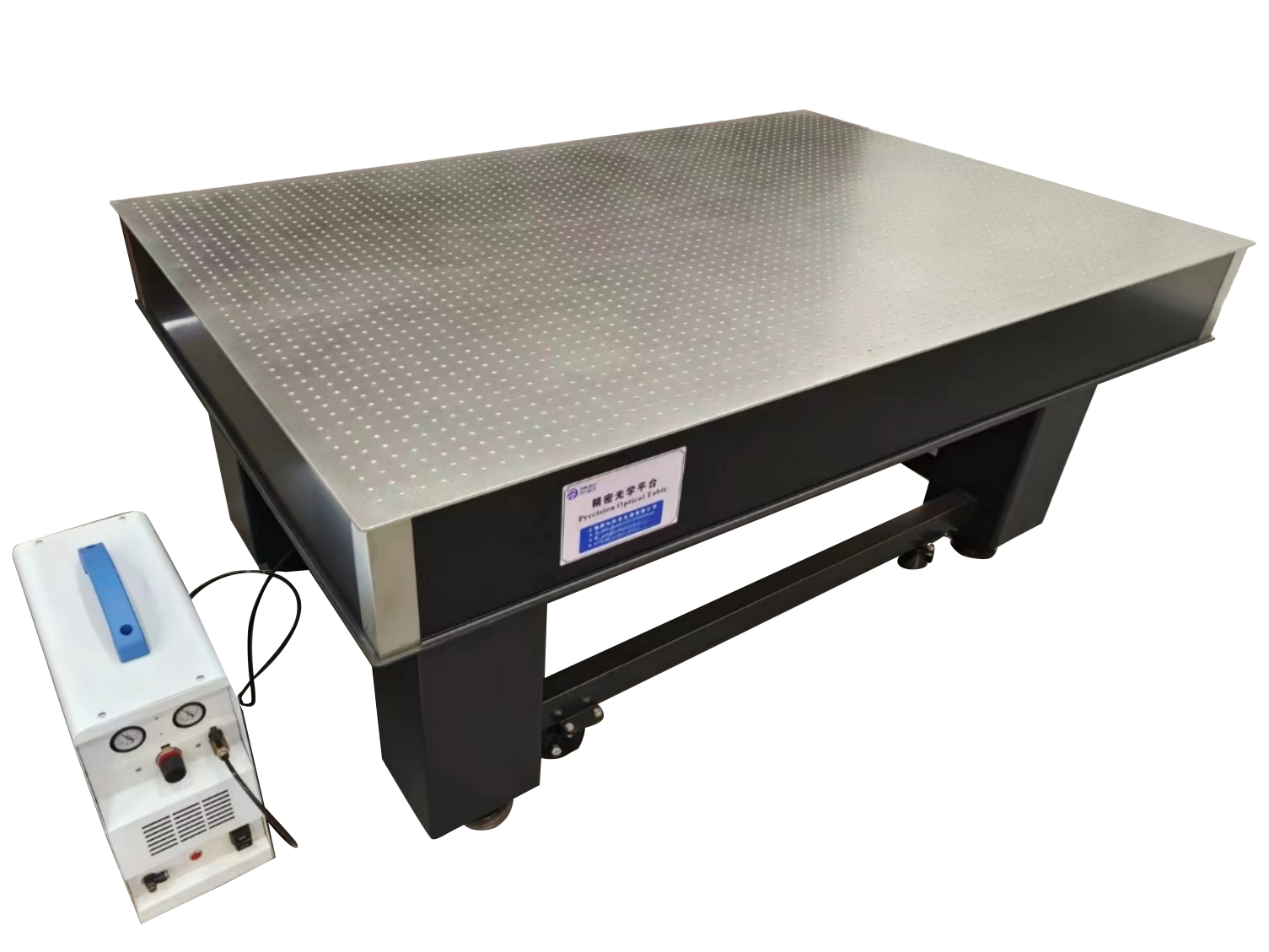

       OPF-H系列真蜂窝气浮隔振光学平台整体分为台面、气浮隔振支架、气泵三部分。台面内部采用桁架式六角蜂窝结构设计,垂直粘接的三芯蜂窝,每个蜂窝单元都使用三重芯板接触面,确保了最高的刚度和最大的蜂窝芯与面板、底板粘合接触面积,极大提高了平台整体的粘接强度和性能,蜂窝芯密度:≥260kg/m3。每个螺纹孔下面都有一个高强度耐腐蚀的隔离杯(孔深~20mm),便于用户取回小零件或样品,同时也起到防水防尘等作用。上台面材料选用SUS430高导磁不锈钢,具有很好的耐腐蚀性能。气浮式隔振腿采用先进的膜式空气弹簧,内部采用二级气室隔离,高阻尼小孔,隔振性能良好,稳定性高,自动平衡,自动充气,全部气动执行元件采用进口产品。

      主要应用于微纳器件测量、精密仪器设备、精密光学测量、超快光谱实验、高分辨成像、激光干涉实验、光刻机等对振动有非常高要求的仪器设备等。


局部图:

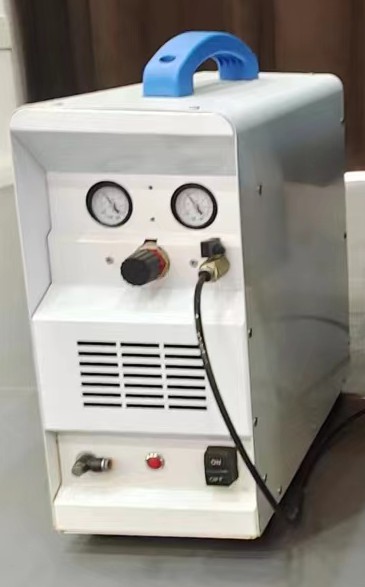

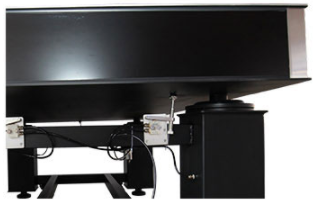

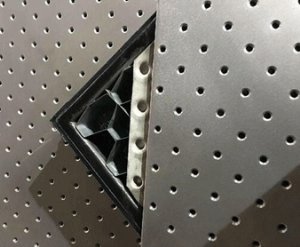

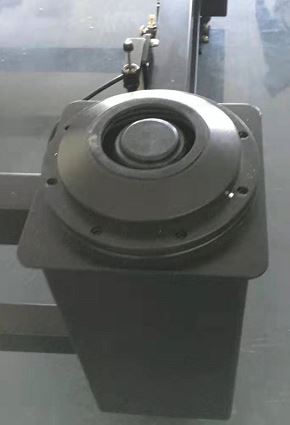

                进口水平调节机构                                    台面真蜂窝结构                   气囊限位保护装置          无油静音气泵                    滑动脚轮

技术参数

l   固有频率:12Hz(垂直),11.8Hz(水平)

l   隔振效率:垂直隔振82%-90%@5Hz85%-94%@10Hz;水平隔振77%-87%@5Hz83%-92%@10Hz

l   重复定位精度:±0.10mm

l   气浮隔振支架:双层气室,3个进口水平调节阀,整体焊接结构,每个气浮腿上面都配有气囊限位保护器,延长气囊使用寿命

l   台面厚度:100/150/200/250/300/400mm

l   台面平面度:≤±0.1mm/m2

l   台面粗糙度:0.6~1.5μm

l   台面孔间距:25mm(机械打孔),孔径:M6螺纹孔,孔边距:37.5mm

l   总高度:800mm,可调范围:±10mm

l   无油静音气泵,噪音<50db


主要结构特性:

l   水平方式:自动充气,自动平衡

l   隔振方式:空气弹簧

l   气囊:采用先进的高性能复合材料,带气囊限位保护器,延长气囊使用寿命

l   隔振支架:

     -整体焊接结构,采用进口机器人自动焊接成型,美观大方,无毛刺

     -先进的喷漆工艺,保证长时间即使在较恶劣的环境下也不会掉漆生锈

     -可升降的万向滑轮方便用户挪动位置

l   台面构造:

     -面板:~5mmSUS430不锈钢,表面哑光处理,喷有防锈剂

     -内芯:桁架式六角蜂窝芯结构

     -下底板:~5mm厚碳钢,喷有防锈漆,表面光亮平整

l   台面侧边:优质的黑色铝塑板装饰,外加封胶处理,4个角用不锈钢钢板包角处理,整体美观大方

选型表:

型号

规格L×W×Hmm

台面厚度mm

最大载荷Kg

OPF-H-1208

1200×800×800

100

170

OPF-H-1510

1500×1000×800

200

450

OPF-H-1512

1500×1200×800

200

550

OPF-H-1812

1800×1200×800

200

650

OPF-H-1815

1800×1500×800

200

750

OPF-H-2010

2000×1000×800

200

600

OPF-H-2012

2000×120800

200

720

OPF-H-2015

2001500×800

200

750

OPF-H-2412

2400×1200×800

200

750

OPF-H-2415

2400×1500×800

200

900

OPF-H-2418

2400×1800×800

250

800

OPF-H-2515

2500×1500×800

250

900

OPF-H-3010

3000×1000×800

250

1000

OPF-H-3012

3000×1200×800

250

1100

OPF-H-3015

3000×1500×800

300

1300

OPF-H-3512

3500×1200×800

300

1200

OPF-H-3515

3500×1500×800

300

1400

OPF-H-4015

4000×1500×800

300

1300

OPF-H-4515

4500×1500×800

300

1200

OPF-H-5015

5000×1500×800

300

1800

OPF-H-6015

6000×1500×800

300/400

2600

※ 尺寸众多,未能列全,如有其它尺寸需要,请联系我们


部分客户案例

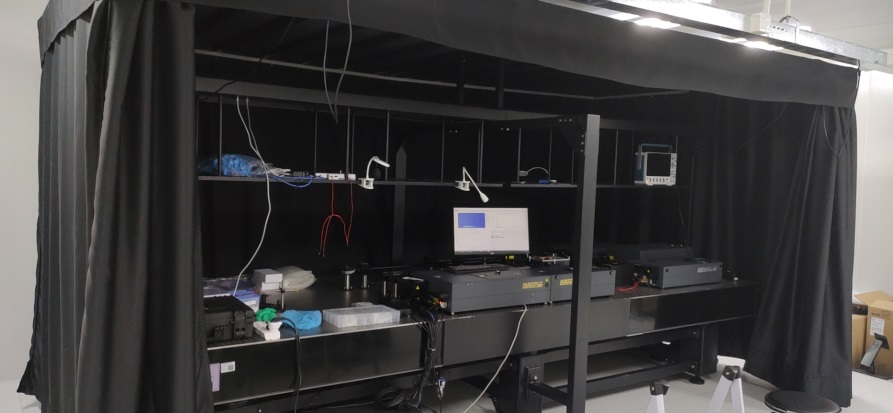

松山湖材料实验室(规格:4500*1500*800mm)

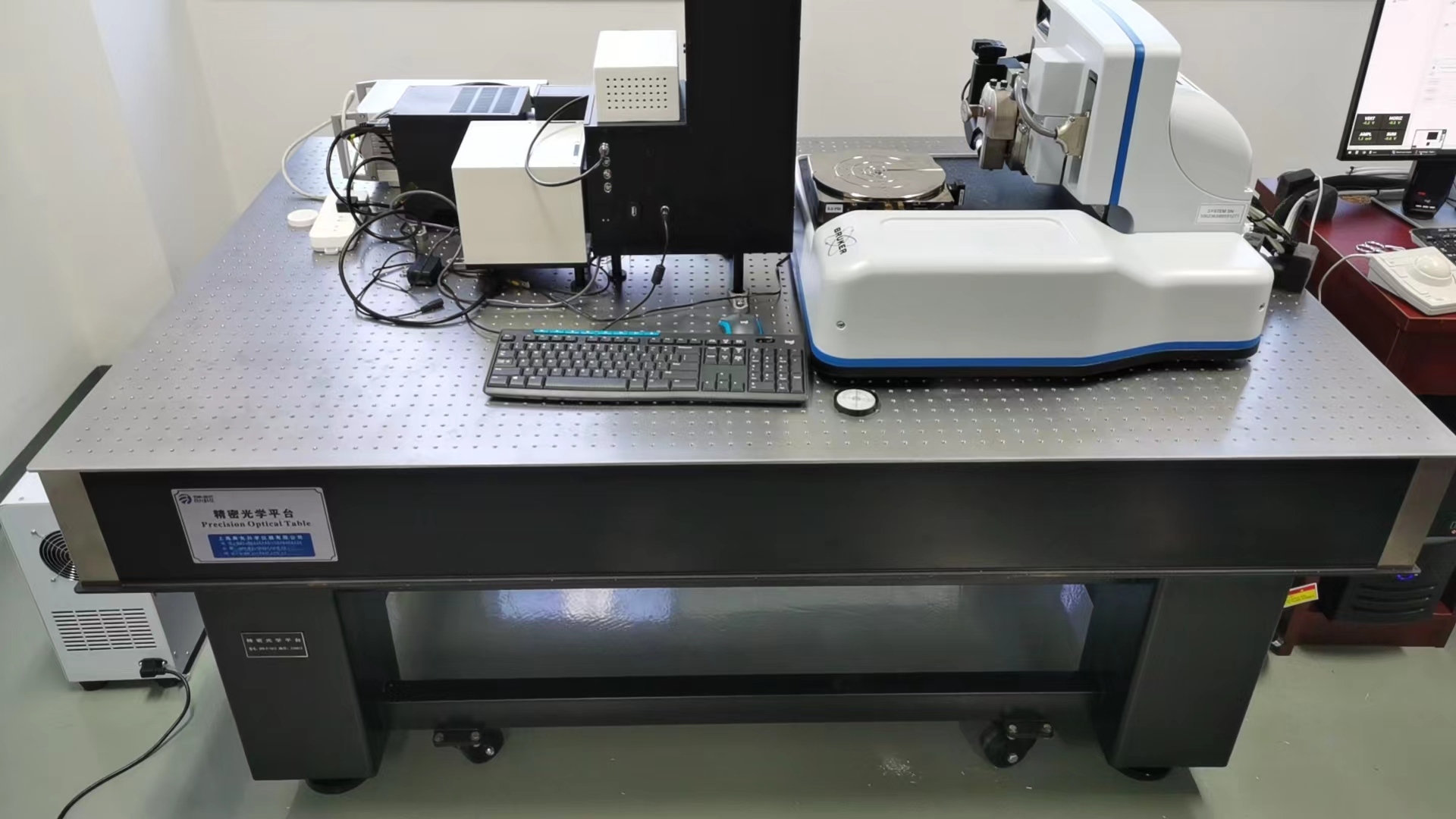

浙江大学(规格:1800*1200*800mm)
