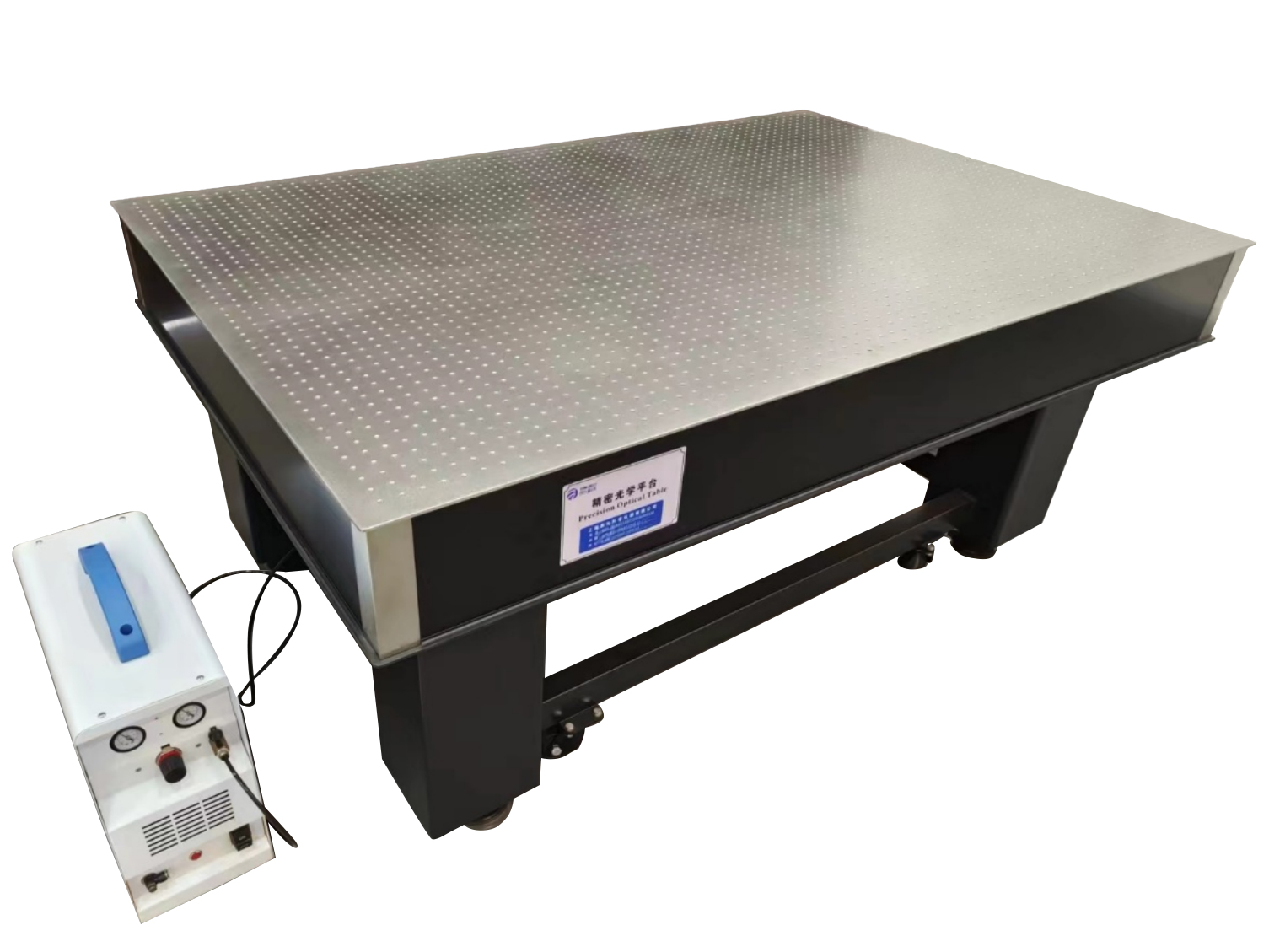

OPF系列气浮隔振光学平台

OPF系列气浮隔振光学平台

选择规格数量

品牌:

良允科仪

型号:

OPF系列

请选择 产品规格



  • 产品详情

OPF系列气浮隔振光学平台,主要应用于高分辨成像、激光扫描、激光干涉、2D/3D Mapping、生物医疗等对振动有非常高要求的仪器设备等。整体分为台面、气浮支架、气泵三部分,台面采用焊接式蜂窝结构(非胶粘),稳定牢固,无松动、开裂、脱落等困扰,且环保无害。上台面材料选用SUS430高导磁不锈钢,具有很好的耐腐蚀性能。气浮式支架采用隔振性能优异的膜式空气弹簧,支撑腿内部采用二级气室隔离,高阻尼小孔,隔振性能良好,稳定轻松调节,结构稳定可靠。自动平衡,自动充气全部气动执行元件采用进口产品。

技术参数

· 固有频率:<1.2~2Hz

· 隔振效率:水平隔振88%-95%@5Hz,90%-95%@10Hz;

                    垂直隔振85%-90%@5Hz,90%-95%@10Hz

· 重复定位精度:±0.10mm

· 台面材料:SUS430(1Cr17)高导磁不锈钢,不易生锈

· 台面厚度:100/200/250mm

· 平面度:≤0.05mm/m2

· 台面粗糙度:≤0.8μm,局部可达0.4μm

· 气浮支架:双层气室,3个进口真空管水平调节阀,高稳定四或六支撑腿;

                    每个气浮腿上面都配有气囊装置限位保护器,延长气囊使用寿命

· 无油静音气泵:噪音<46db,0.2-0.4MPa

· 总高度~800mm,总高度可调范围:~±20mm

· 孔间距:25mm(机械打孔)

· 孔径:M6螺纹孔

细节图:

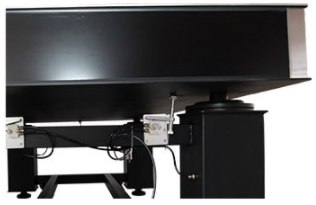

                 进口水平调节机构                                                       低噪声无油气泵                                 气囊限位/保护装置                     台面粗糙度

主要结构特性:

台面构造

6-8mm厚的高导磁430不锈钢台面和底板, 以及全钢制蜂窝结构内芯

侧边

优质的黑色铝塑板装饰,外加封胶处理,保证光学平台清洁的同时又提高了美观性


表面处理

亚光处理,有效减少杂散光


隔振方式

空气弹簧主动隔振


隔振系统

该系统分为竖直隔振和水平隔振两种方式:


竖直方向:竖直隔振采用双气室阻尼空气弹簧隔振系统执行,支撑光学平台的空气弹簧隔振器采用复合材料气囊做成,双气室使空气通过层流阻尼器从一个气室流到另一个气室,减少了地面与平台之间的振动,极大减少了调整时间,并且通过优化气室的体积比,有效减小了共振频率,提高产品性能


水平方向:通过安装在支架上三点式悬架系统控制垂直隔振器来实现


调平系统

由安装在自水平框架上的三个高精度调整系统实现,该系统具有三个高精度的调平阀,通过调节隔振器及气室中的空气补给,可以使台面受到干扰后快速精确的实现重新调平定位


工作压力

标准0.2-0.4MPa


空气源

无油静音空压机,噪音<46db


支撑腿

全部支撑结构均采用进口机器人自动焊接成型,安装静音高载脚轮,方便用户自行移动


选型表:

型号

规格(mm)

台面厚度(mm)

最大载荷(Kg)

OPF-0906

900×600×800

100

400

OPF-1208

1200×800×800

100

450

OPF-1510

1500×1000×800

200

550

OPF-1512

1500×1200×800

200

550

OPF-1609

1600×900×800

200

550

OPF-1812

1800×1200×800

200

600

OPF-2012

2000×1200×800

200

650

OPF-2015

2000×1500×800

200

650

OPF-2412

2400×1200×800

200

800

OPF-2418

2400×1800×800

200

800

OPF-2515

2500×1500×800

200

800

OPF-3012

3000×1200×800

250

1000

OPF-3015

3000×1500×800

250

1200

OPF-4015

4000×1500×800

250

1400

OPF-4515

4500×1500×800

250

1400

※如有其它尺寸需要,请联系我们

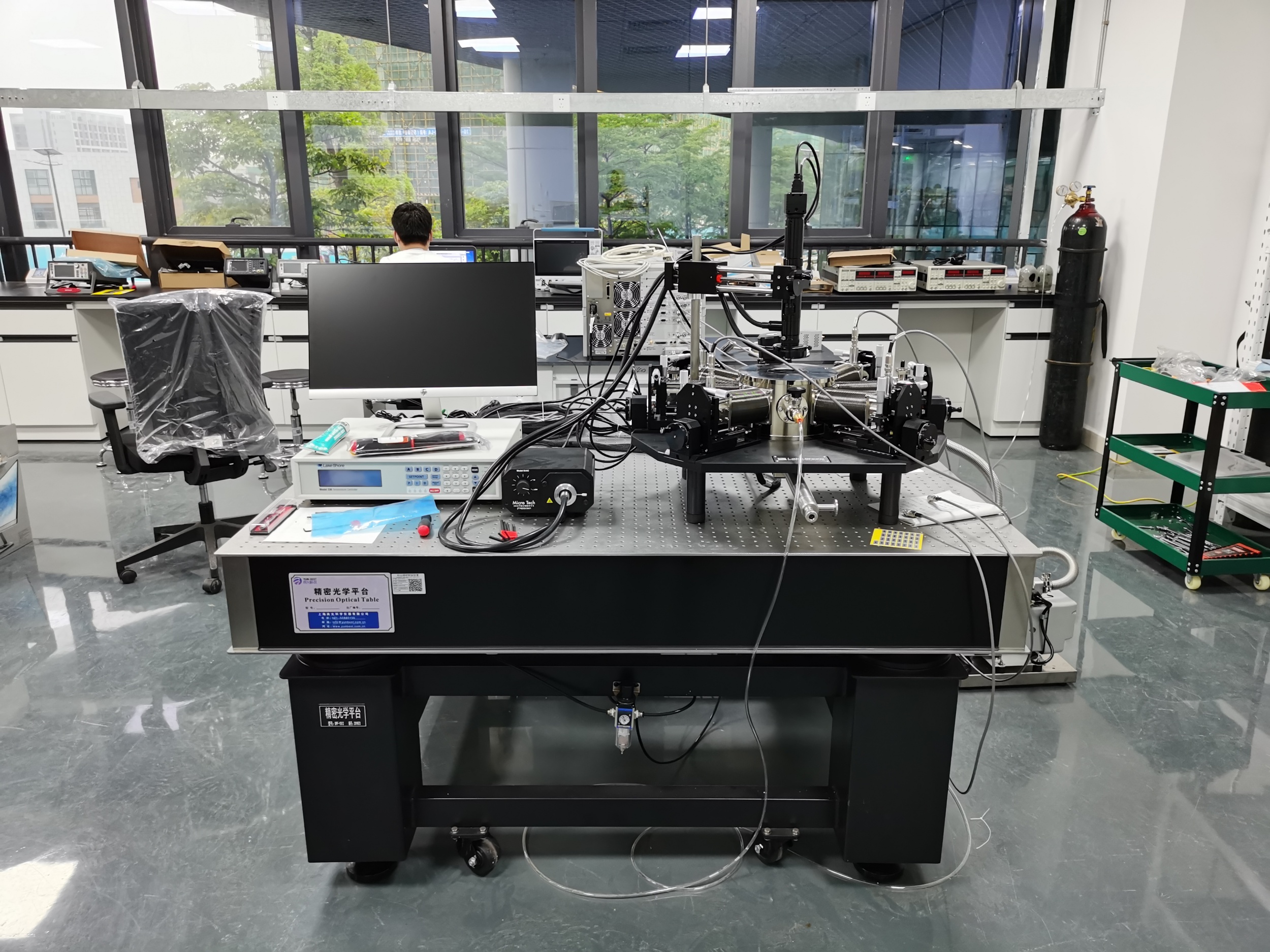

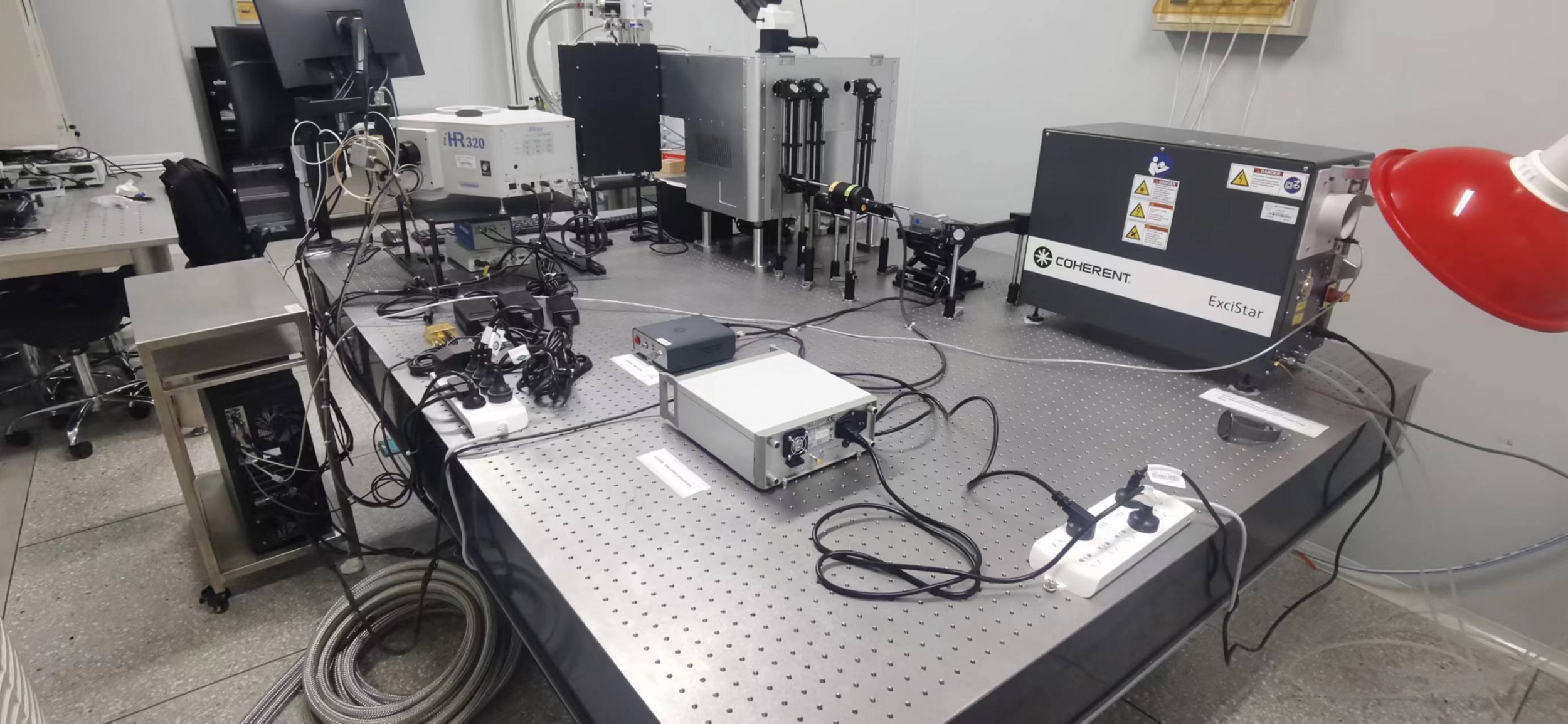

部分客户案例

厦门大学(规格:2400*1800*800mm)


松山湖材料实验室(规格:1500*1200*800mm)
