光学平台隔振介绍

发表时间: 2021-07-09 18:21:26

作者: 上海良允科学仪器有限公司

浏览:

       光学平台是一种能有效隔除振动的工作台,它利用自身的低固有频率有效避开环境振动产生的共振现象,控制振幅放大,减少振动传递率,消除环境振动对使用精度的影响。广泛应用于光学测量、激光干涉、光学成像、光学制造、量子光学、显微光谱、精密加工、光纤对准、纳米光子学、生命科学等研究领域对隔振有着更高精度、更高性能和更高要求的场合。

       为了防止外界振动对光学测量精度造成影响,精密设备往往需要安装在隔振平台上。光学平台具有隔振性强,孔位多等优点,主要用于实验室光路搭建或固定仪器,也多用于工业作为工作台使用。随着对精密隔振要求的提升,需要不断提高光学平台的振动隔离技术。

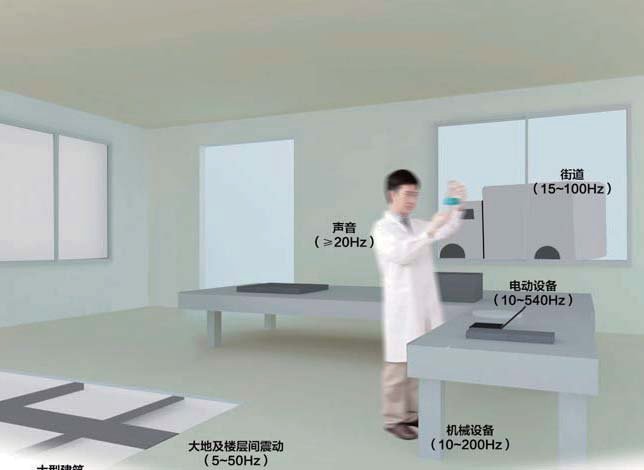

       精密隔振系统设计需要考虑的环境微振动干扰是复杂的,通常包括:大型建筑物本身的摆动、地面或楼层间传来的振动、电动仪器和设备的振动、各类机械振动、声音引起的振动、外面街道交通引起的振动,甚至包括人员走动所引起的振动等,如图1所示。

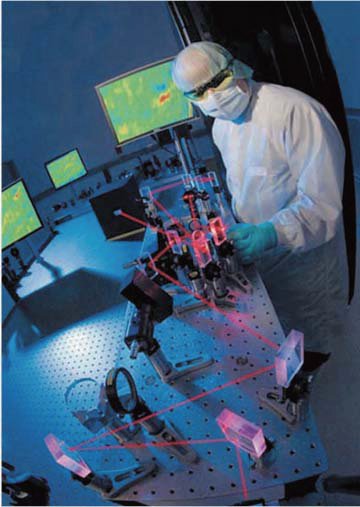

                                                             1.外界振动源示意图                                                               图2.精密光学实验示意图


       精密的光学实验依赖于可靠的定位稳定性,工作区域内及附近的振动会造成光学部件间的相对运动,从而产生不可接收的偏移,这些偏移会导致:光路偏移(见图2)、采集的图像模糊(见图3)、光斑偏移造成无法采集数据或数据采集不准确等现象(见图4),所以光学平台隔振性能的选择对于提升实验精度,确保实验的稳定性起着至关重要的作用。

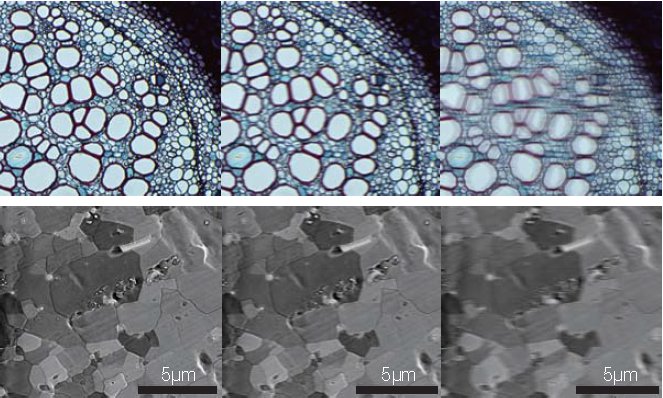

                    a.无振动时                      b.小幅振动时                    c.振动较时

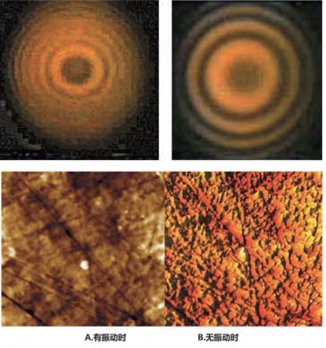

                       图3.显微镜下的图像(上:细胞结构;下:金属的表面结构)                                        4.有无外界振动对比图



       为了有效的减小外界振动对科研人员精密实验的影响,针对不同领域及精度要求,我司结合20多年的光学平台研发、设计、生产经验,推出了6~12Hz的高稳定固体阻尼隔振光学平台系列、5~7Hz的精密阻尼隔振光学平台系列、1.2~2Hz的气浮隔振光学平台系列、1~1.5Hz的真蜂窝气浮隔振光学平台系列可供选择;同时,针对某些特殊实验要求,还有全无磁隔振光学平台、大理石光学平台、拼接光学平台、定做光学平台等供选择。
