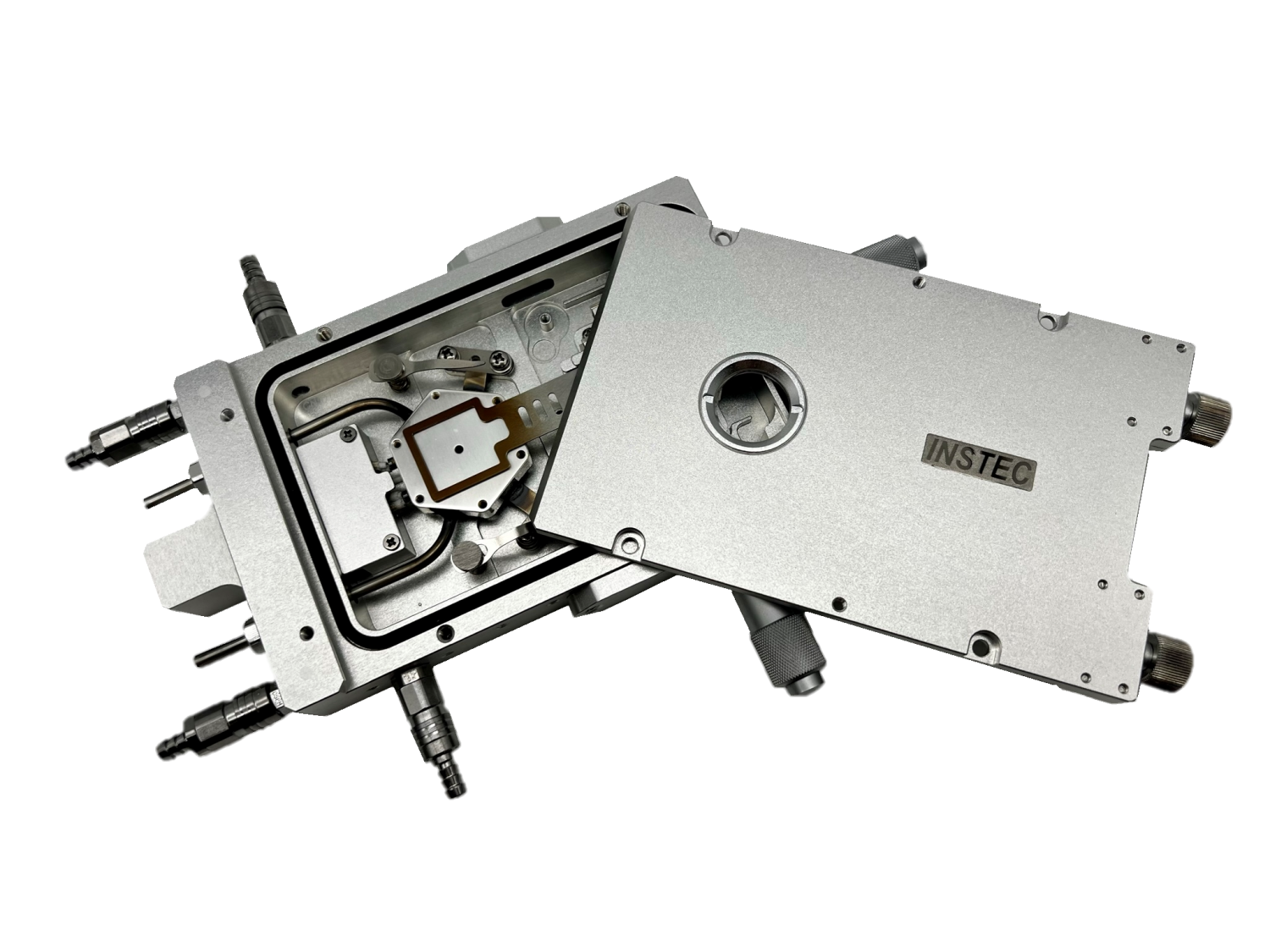

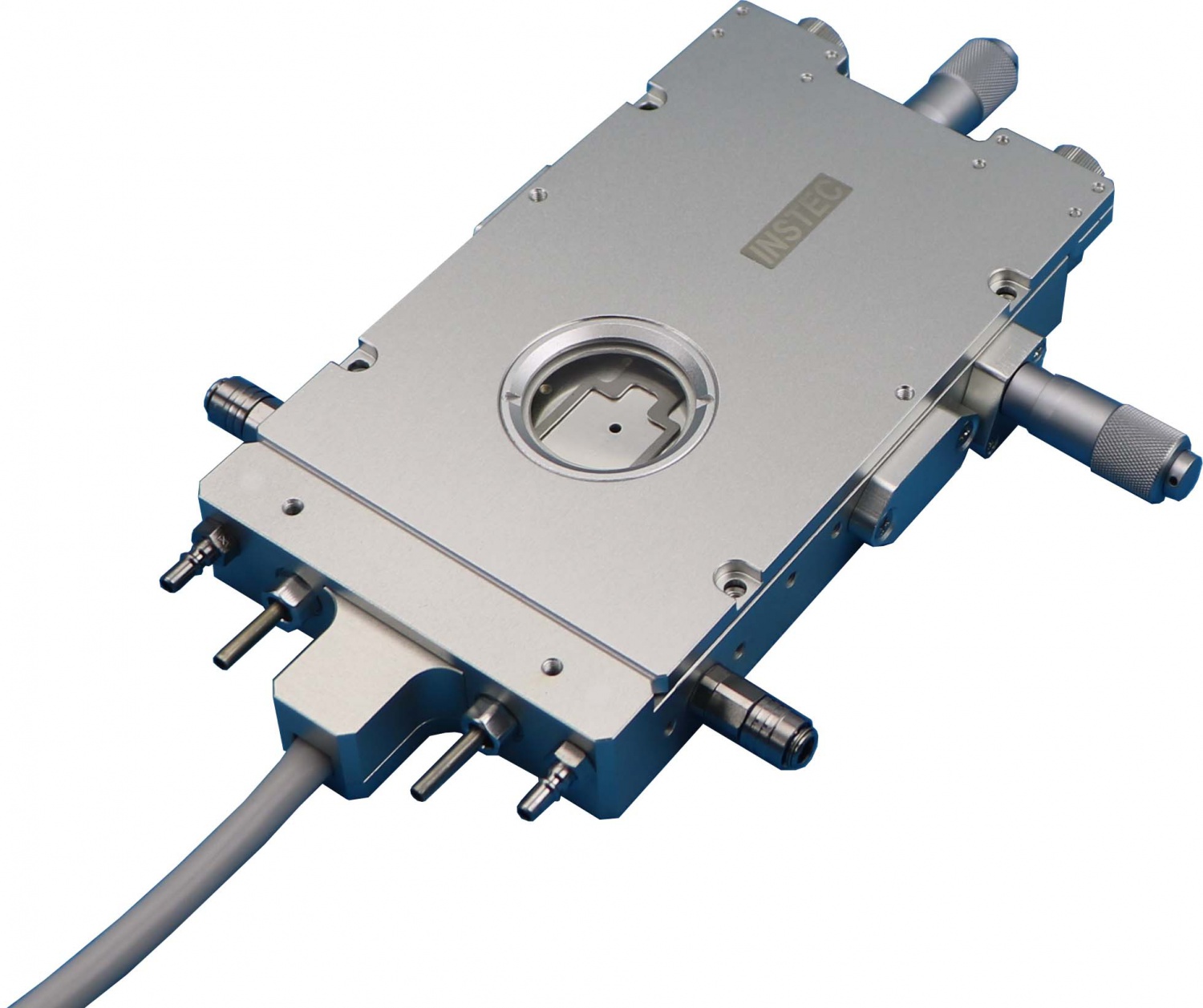

H600GXY 拉曼冷热台系列为显微镜/显微光谱系统设计。此款冷热台可在 -190℃ ~ 600℃ 范围内控温,同时允许光学观察和样品气体环境控制。热台上盖与底壳构成一个气密腔,可往内充入氮气等保护气体,来防止样品在负温下结霜,或高温下氧化。此外冷热台带有可从密封腔外移动样品的XY样品微分移动尺。此外另有真空腔型号H400VXY、H400V-PM提供。
温控参数:
温度范围:-190℃~600℃ (30℃~1000℃可选 )
加热块材质:银
传感器/温控方式:100Ω铂RTD / PID控制
加热/制冷速率:+150℃/min(@100℃),-50℃/min(@100℃)
温控速度:±0.01℃/min
温度分辨率:0.01℃
温度稳定性:±0.05℃(>25℃),±0.1℃(<25℃)
软件功能:可设温控速率,可设温控程序,可记录温控曲线
光学参数:
适用光路:反射光路和透射光路
窗片:可拆卸与更替的窗片
物镜工作距离:5mm
透光孔:φ2mm
上盖窗片观察:窗片范围φ18mm,最大视角±58°
底部窗片观察:窗片范围φ18mm,最大视角±19°
负温下窗片除霜:吹气除霜管路
结构参数:
加热区/样品区直径:30 mm (使用XY移动尺时样品区由样品衬底决定)
样品腔高:2.5mm(样品最大厚度= 样品腔高 – 样品衬底厚度)
样品衬底:默认为石英坩埚(内径>9mm/厚0.5mm)
*可根据用户使用需求更换为其他
放样:水平抽出上盖后置入样品
样品XY移动尺:可从密封腔外移动样品,分辨率10μm,行程10mm
气氛控制:气密腔,可充入保护气体
外壳冷却:可通循环水,以维持外壳温度在常温附近
安装方式:水平安装 或 垂直安装
台体尺寸/重量:153 mm x 90 mm x 22 mm / 1000g
