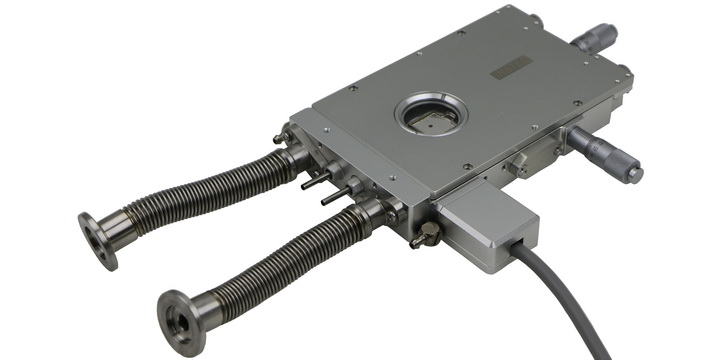

H400VXY 真空型冷热台专为显微镜/显微光谱系统设计。此款冷热台可在 -190℃ ~ 400℃ 范围内控温,同时允许光学观察和样品气体环境控制。热台上盖与底壳构成一个可抽真空的密封腔,亦可充入氮气等保护气体,来防止样品在负温下结霜,或高温下氧化。此外冷热台带有可从密封腔外移动样品的XY样品微分移动尺。
温控参数:
温度范围:-190℃~400℃ (负温需配液氮制冷系统)
加热块材质:银
传感器/温控方式:100Ω铂RTD / PID控制
最大加热/制冷速度:30℃/min
最小加热/制冷速度:±0.01℃/min
温度分辨率:0.01℃
温度稳定性:±0.05℃(>25℃),±0.1℃(<25℃)
软件功能:可设温控速率,可设温控程序,可记录温控曲线
光学参数:
适用光路:反射光路和透射光路
窗片:可拆卸与更替的窗片
物镜工作距离:5mm
透光孔:φ2mm
上盖窗片观察:窗片范围φ18mm,最大视角±58°
底部窗片观察:窗片范围φ18mm,最大视角±19°
负温下窗片除霜:吹气除霜管路
结构参数:
加热区/样品区直径:30 mm (使用XY移动尺时样品区由样品衬底决定)
样品腔高:2.8mm(样品最大厚度= 样品腔高 – 样品衬底厚度)
样品衬底:默认为石英坩埚(内径>9mm/厚0.5mm)
*可根据用户使用需求更换为其他

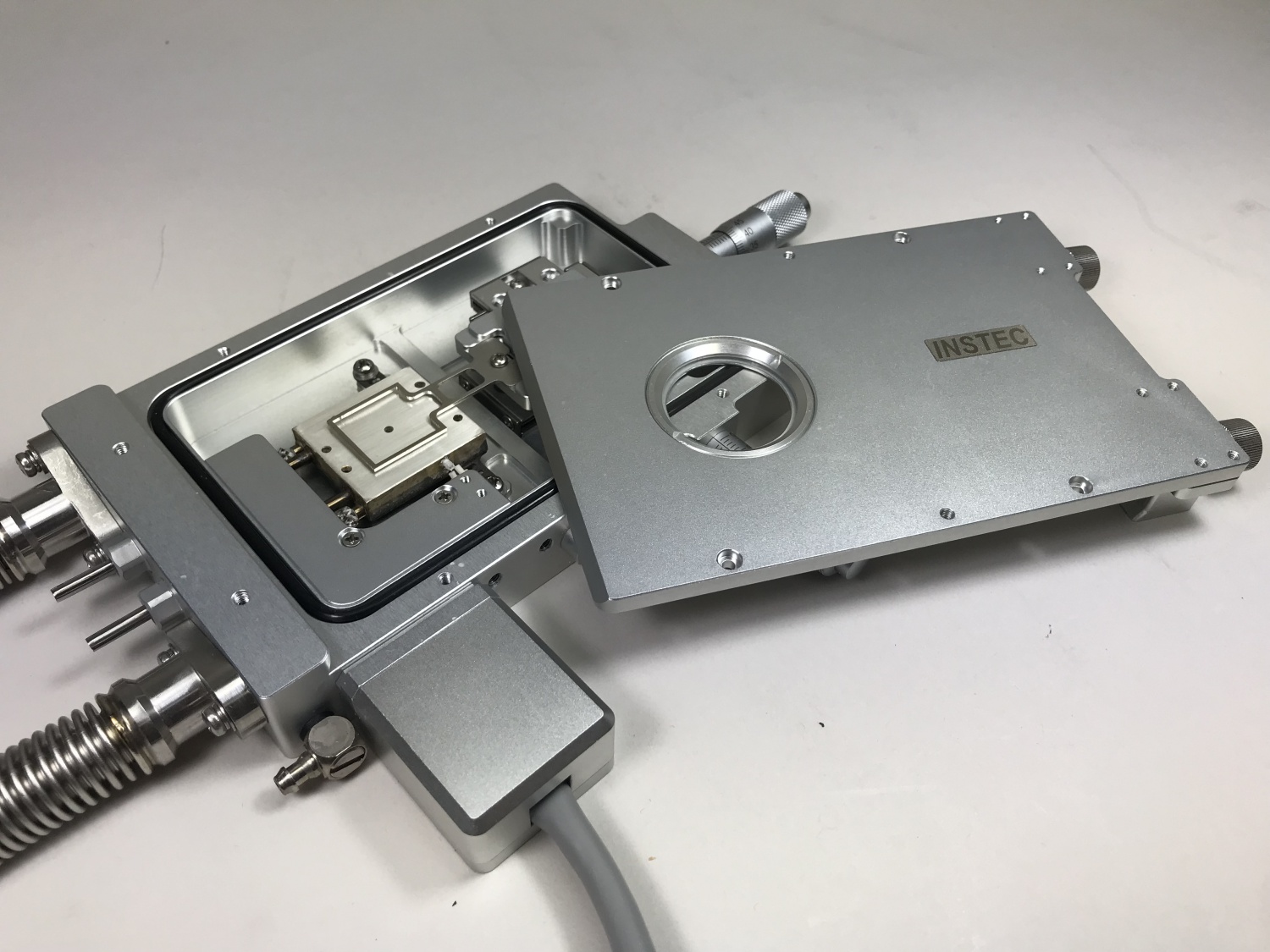

放样:水平抽出上盖后置入样品

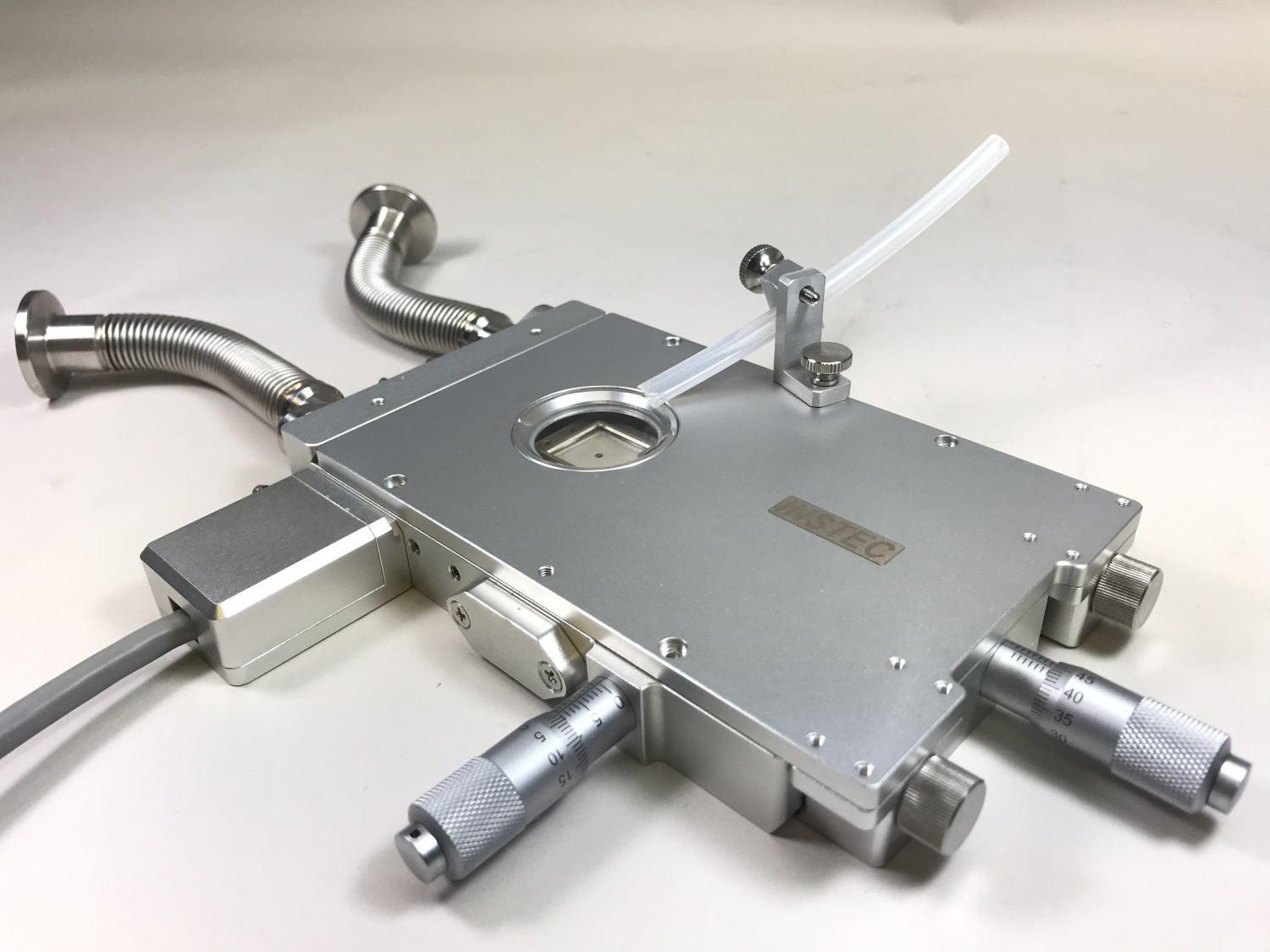

样品XY移动尺:可从密封腔外移动样品,分辨率10μm,行程10mm
气氛控制:可抽真空的腔体,亦可充入保护气体使用
外壳冷却:可通循环水,以维持外壳温度在常温附近
安装方式:水平安装 或 垂直安装
台体尺寸/重量:150 mm x 86 mm x 22 mm / 1350g
