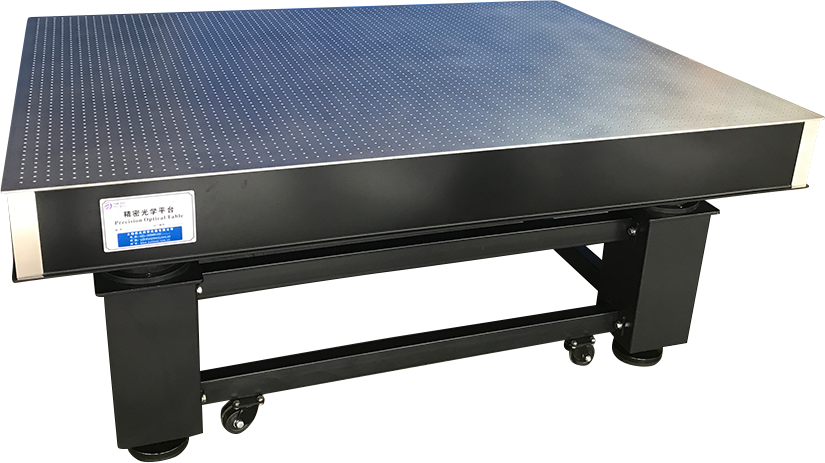

OPP-H系列蜂窝精密阻尼隔振光学平台

OPP-H系列蜂窝精密阻尼隔振光学平台

选择规格数量

品牌:

良允科仪

型号:

OPP-H系列

请选择 产品规格



  • 产品详情

OPP-H系列蜂窝精密阻尼隔振光学平台较OPD系列具有更好的隔振性能,主要应用于显微成像、精密加工、光纤对准、光学实验、精密仪器、航空航天等对振动要求较高又无需用到气浮隔振的实验、仪器设备等。整体分为台面和复合阻尼隔振支架两部分,台面内部采用桁架式六角蜂窝结构设计,垂直粘接的三芯蜂窝,每个蜂窝单元都使用三重芯板接触面,确保了最高的刚度和最大的蜂窝芯与面板、底板粘合接触面积,极大提高了平台整体的粘接强度和性能,蜂窝芯密度:≥260kg/m3。每个螺纹孔下面都有一个高强度耐腐蚀的隔离杯(孔深~20mm),便于用户取回小零件或样品,同时也起到防水防尘等作用。每个隔振腿的上方采用锥形复合阻尼隔振器,较标准阻尼隔振垫具有更好的隔振效果,落地脚盘采用滚珠设计,长时间保持顺滑,不会抱死。

局部图:

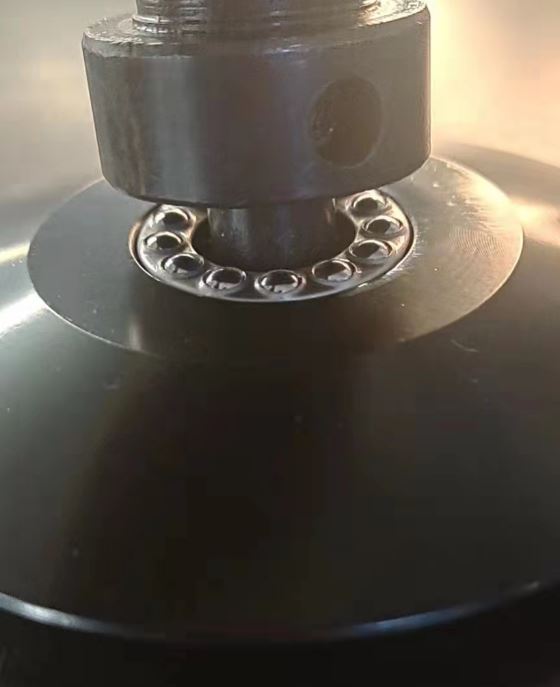

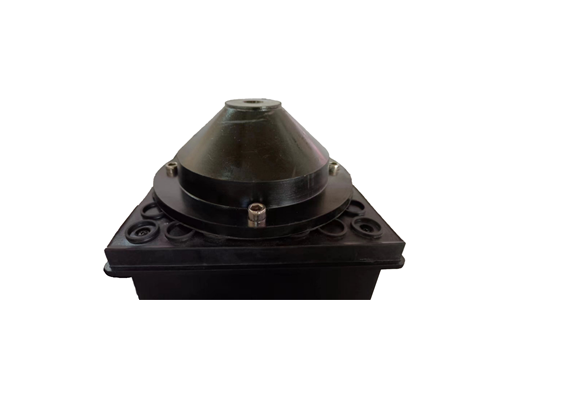

            台面蜂窝结构                         锥形复合阻尼隔振器                          带滚珠的脚盘                         滑动脚轮

技术参数

l   固有频率:48Hz(垂直),35Hz(水平)

l   隔振材料:锥形复合阻尼隔振器

l   台面厚度:100/150/200/250/300/400mm

l   台面平面度:≤±0.1mm/m2

l   台面粗糙度:0.6~1.5μm

l   台面孔间距:25mm(机械打孔),孔边距:37.5mm12.5mm可选),孔径:M6螺纹孔

l   总高度:800mm,可调范围:±10mm


主要结构特性:

l   台面构造:

-面板:~5mmSUS430不锈钢,表面喷有防锈剂

-内芯:桁架式六角蜂窝芯结构

-下底板:~5mm厚碳钢,喷有防锈漆,表面光亮平整

l   台面侧边:优质的黑色铝塑板装饰,外加封胶处理,4个角用不锈钢钢板包角处理,整体美观大方

l   表面处理:亚光处理,有效减少杂散光

l   隔振系统:采用锥形复合隔振设计,能有效的隔绝外界振动隔振支架:

-全部支撑结构均采用进口机器人自动焊接成型,美观大方,无毛刺

-先进的喷漆工艺,保证长时间即使在较恶劣的环境下也不会掉漆生锈

-可升降的万向滑轮方便用户挪动位置


选型表:

型号

规格L×W×Hmm

台面厚度(mm

最大载荷(Kg

OPP-H-0906

900×600×800

100

170

OPP-H-1208

1200×800×800

100

300

OPP-H-1510

1500×1000×800

200

470

OPP-H-1512

1500×1200×800

200

550

OPP-H-1812

1800×1200×800

200

650

OPP-H-1815

1800×1500×800

200

750

OPP-H-2010

2000×1000×800

200

600

OPP-H-2012

2000×1200×800

200

720

OPP-H-2015

2000×1500×800

200

750

OPP-H-2412

2400×1200×800

200

770

OPP-H-2415

2400×1500×800

200

800

OPP-H-2418

2400×1800×800

250

800

OPP-H-2515

2500×1500×800

250

800

OPP-H-3010

3000×1000×800

250

800

OPP-H-3012

3000×1200×800

250

1000

OPP-H-3015

3000×1500×800

300

1200

OPP-H-3512

3500×1200×800

300

1100

OPP-H-3515

3500×1500×800

300

1000

OPP-H-4015

4000×1500×800

300

1400

OPP-H-4515

4500×1500×800

300

1300

OPP-H-5015

5000×1500×800

300

1600

OPP-H-6015

6000×1500×800

300/400

2300

※ 尺寸众多,未能列全,如有其它尺寸需要,请联系我们

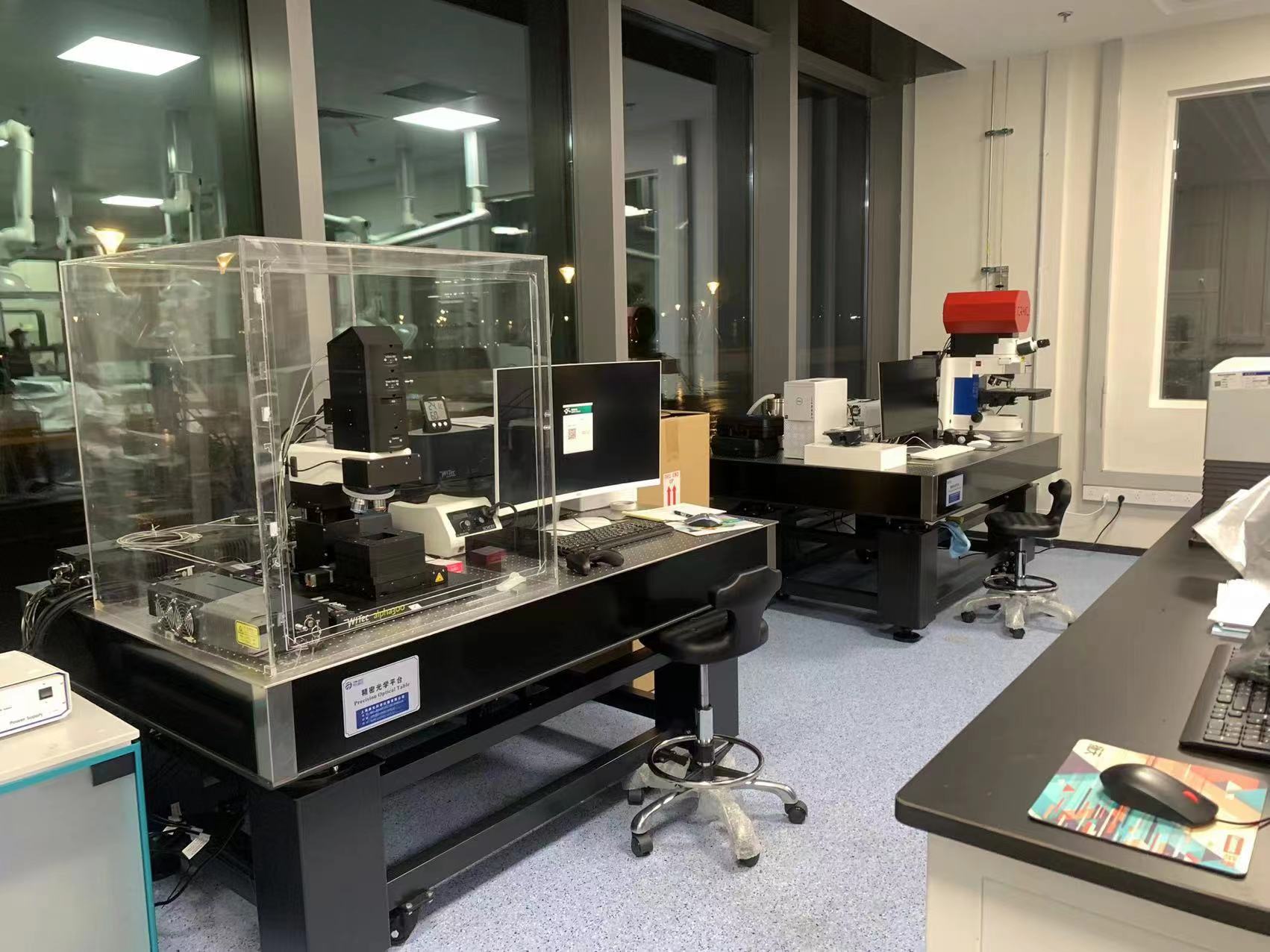

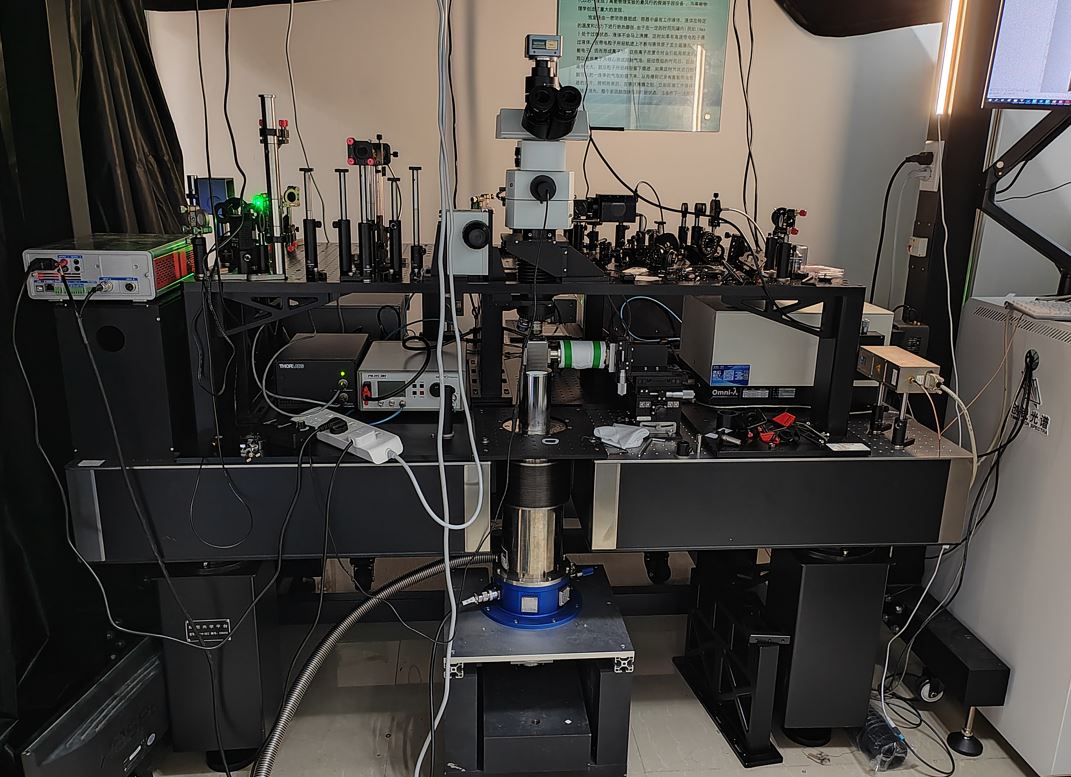

部分客户案例

西湖大学


厦门大学
