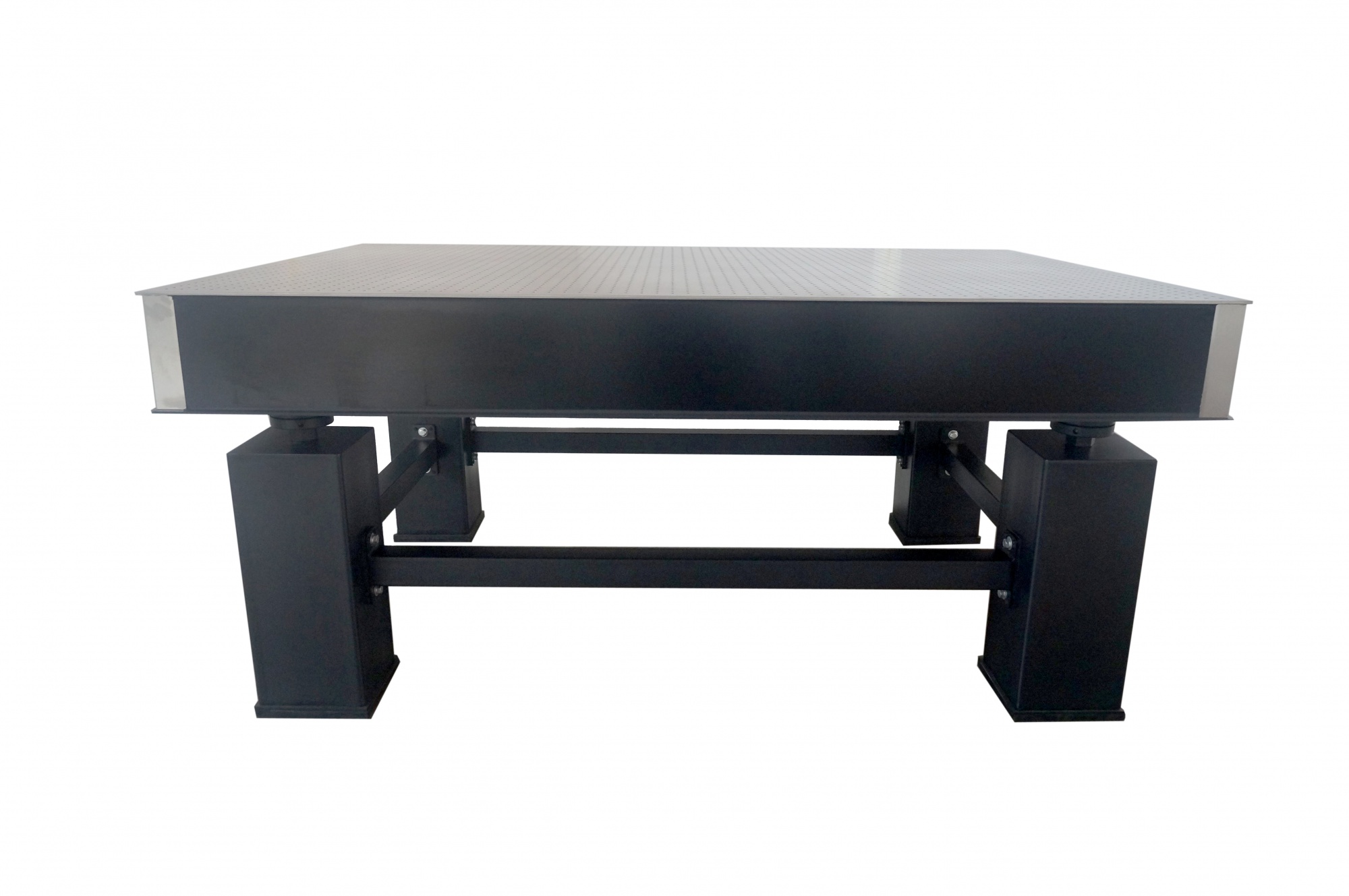

OPD-H系列蜂窝阻尼隔振光学平台

OPD-H系列蜂窝阻尼隔振光学平台

选择规格数量

品牌:

良允科仪

型号:

OPD-H系列

请选择 产品规格



  • 产品详情

   OPD-H系列蜂窝阻尼隔振光学平台主要应用于光学测量、光学仪器、机械运动、力学实验、光通讯、显微镜等对振动有一定的要求但又不太苛刻的实验、仪器设备等。整体分为台面和隔振支架两部分,台面内部采用桁架式六角蜂窝结构设计,垂直粘接的三芯蜂窝,每个蜂窝单元都使用三重芯板接触面,确保了最高的刚度和最大的蜂窝芯与面板、底板粘合接触面积,极大提高了平台整体的粘接强度和性能,蜂窝芯密度:≥260kg/m3。每个螺纹孔下面都有一个高强度耐腐蚀的隔离杯(孔深~20mm),便于用户取回小零件或样品,同时也起到防水防尘等作用。隔振支架的上下方均采用国际标准阻尼隔振垫,具有一定的隔振效果,能适用于一部分科研、教学及工业领域的光学、机械运动等实验。

   此款隔振平台的特点是稳定性高、刚性强,台面整体稳定性好,长期不易变形,承重大,是稳定性要求极高的实验的最佳选择,同时可以搭载升降滑轮,方便用户后期挪动位置。


技术参数

l   固有频率:6.518Hz(垂直),615Hz(水平)

l   隔振材料:国际标准阻尼隔振垫

l   台面材料:SUS430高导磁不锈钢

l   台面厚度:100/150/200/250/300/400mm

l   台面平面度:≤±0.1mm/m2

l   台面粗糙度:0.6~1.5μm

l   台面孔间距:25mm(机械打孔),孔边距:37.5mm12.5mm可选),孔径:M6螺纹孔

l   总高度:800mm,可调范围:±10mm


局部图:



                    高稳定隔振支架                                   台面蜂窝结构                            标准阻尼隔振垫                   滑动脚轮(可选)

选型表:

型号

规格L×W×Hmm

 台面厚度mm

最大载荷Kg

OPD-H-0906

900×600×800

100

170

OPD-H-1208

1200×800×800

100

300

OPD-H-1512

1500×1200×800

200

550

OPD-H-1812

1800×1200×800

200

650

OPD-H-1815

1800×1500×800

200

820

OPD-H-2010

2000×1000×800

200

600

OPD-H-2012

2000×120800

200

720

OPD-H-2015

2001500×800

200

900

OPD-H-2412

2400×1200×800

200

860

OPD-H-2415

2400×1500×800

200

1100

OPD-H-2515

2500×1500×800

250

1100

OPD-H-3012

3000×1200×800

250

1100

OPD-H-3015

3000×1500×800

300

1300

OPD-H-4015

4000×1500×800

300

1800

OPD-H-4515

4500×1500×800

300

2000

OPD-H-6015

6000×1500×800

300/400

2600

※ 尺寸众多,未能列全,如有其它尺寸需要,请联系我们


部分客户案例

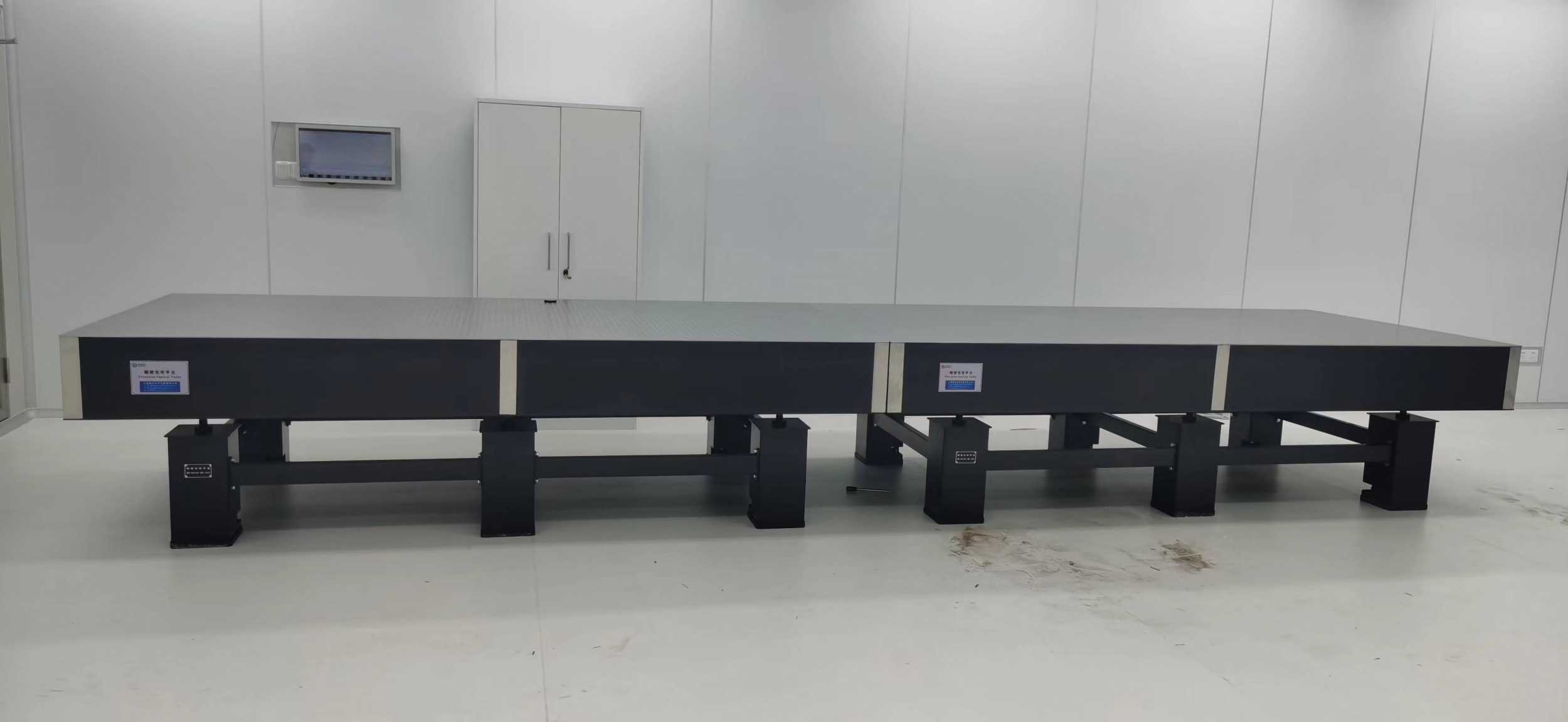

阿秒激光科学中心(规格:6000*1500*800mm)
